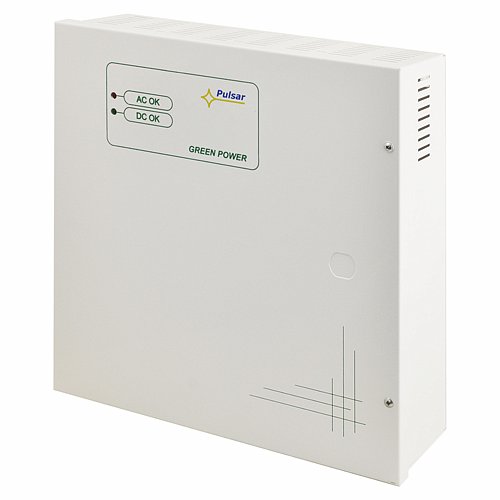

Zasilacz buforowy Pulsar HPSB2512B 13,8Vdc/2A

Wysokiej jakości polski produkt firmy Pulsar!

UWAGA: ISTNIEJE MOŻLIWOŚĆ WYKRĘCENIA MODUŁU ZASILAJĄCEGO Z OBUDOWY!

Cechy zasilacza:

Opis:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%).
Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej I=2A + 0,5A ładowanie akumulatora.

W czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=2A.
Maksymalny prąd ładowania akumulatora wynosi 0,5A.
Sumaryczny prąd odbiorników + akumulator wynosi max. 2,5A.

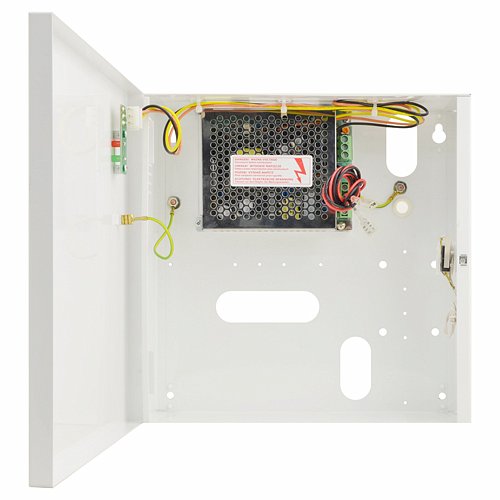

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 7Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Dane techniczne:

• Typ zasilacza: A (EPS - External Power Source)
• Zasilanie: 176÷264V AC 50÷60Hz
• Pobór prądu: 0,95A@230VAC max.
• Moc zasilacza: 35W max.
• Sprawność: 74%
• Napięcie wyjściowe: 13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 2A + 0,5A ładowanie akumulatora
• Prąd wyjściowy tAMB<30°C: 2A + 0,5A ładowanie akumulatora
• Prąd wyjściowy tAMB=40°C: 1,4A + 0,5A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 12÷14VDC
• Napięcie tętnienia: 120mV p-p max.
• Prąd ładowania akumulatora: 0,5A max @ 7Ah (± 5%)
• Zabezpieczenie przed zwarciem SCP: elektroniczne
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik polimerowy
• Zabezpieczenie nadnapięciowe OVP: U>115% ÷ 150% napięcia wyjściowego - odłączenie napięcia wyjściowego, przywracane automatycznie
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Zabezpieczenie antysabotażowe – TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)

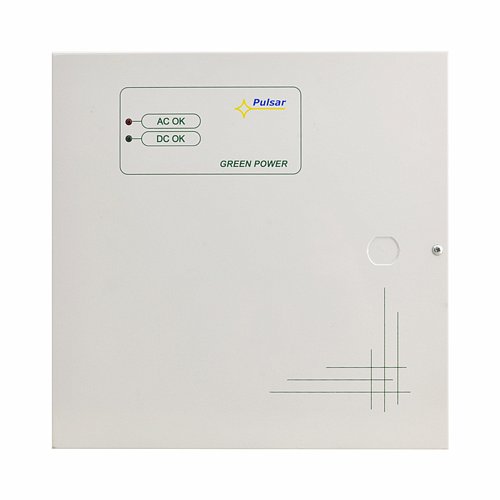

• Optyczna sygnalizacja pracy: tak; LED zielona - obecność napięcia AC
• Wyjście sygnalizacji optycznej LED: LED AC - obecność napięcia AC; LED DC - obecność napięcia na wyjściu zasilacza
• Warunki pracy II klasa środowiskowa, -10 ^oC÷40 ^oC; wilgotność względna 20-90% (bez kondensacji)

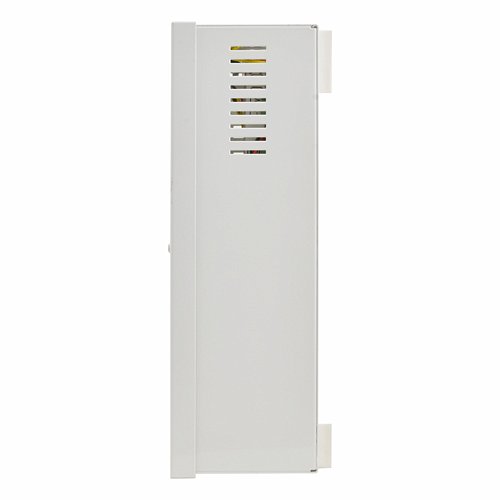

• Obudowa: Blacha stalowa, DC01 0,7mm, kolor RAL9003
• Wymiary: 255 x 255 x 80+8 (280 x 292 x 80) [mm] (WxHxD)
• Waga netto/brutto: 1,7kg/ 1,9kg
• Miejsce na akumulator: 7Ah/12V (SLA) max.
• Zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka
• Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.

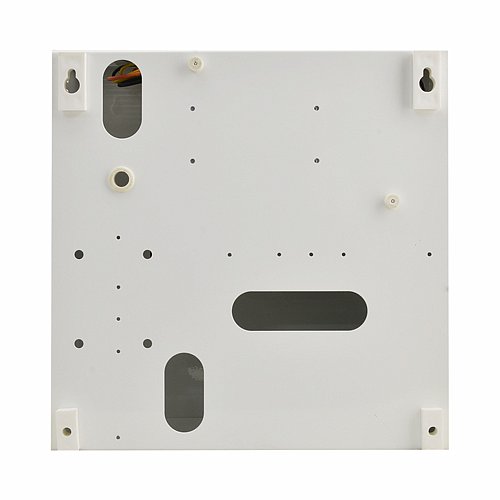

• Uwagi: obudowa posiada dystans od ściany (podłoża) w celu prowadzenia okablowania - 8 mm; chłodzenie zasilacza: konwekcyjne

Gwarancja: 24 m-ce
