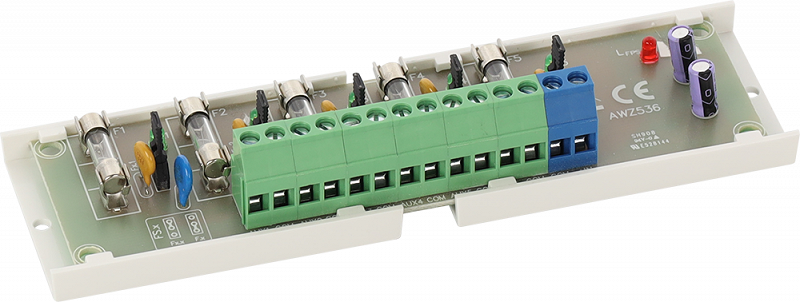

Listwa bezpiecznikowa Pulsar AWZ536

Dodatkowe zdjęcia

Kod produktu: AWZ536

W magazynie Duża ilość84 szt.

Producent: Pulsar

Cena:

59,00 zł brutto

47,97 zł netto

Koszty wysyłki: od 10,00 zł

Zamawiam

szt.

Zamów przez telefon

62 732 04 49
691 099 789

pn-pt: 9.00 - 18.00

Mam pytanie

Opis produktu

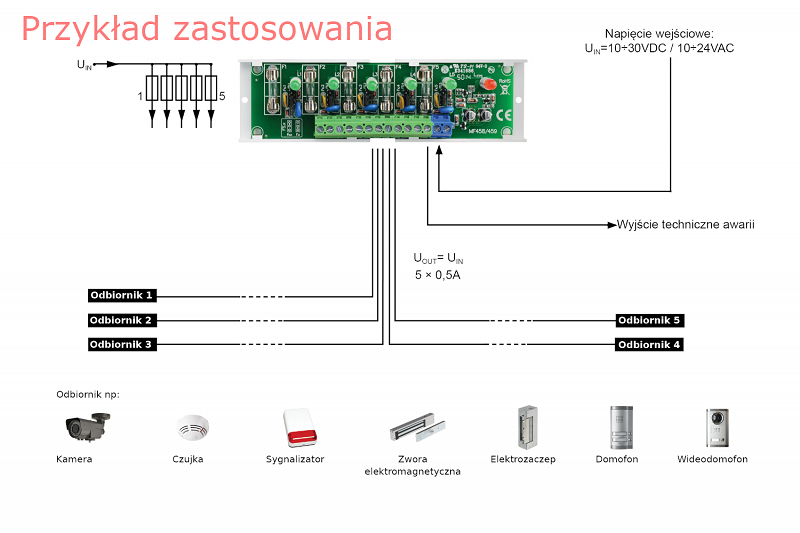

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia zasilania: 10V÷30 V DC lub 10V÷24 V AC (np. zasilacz buforowy, transformator itp.).

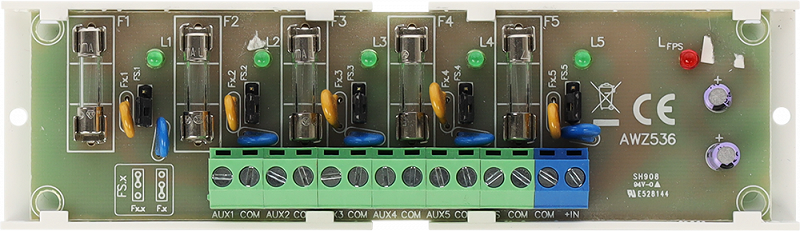

Moduł LB5/AW posiada pięć niezależnie zabezpieczonych wyjść zasilania AUX1÷AUX5. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego (F 0,5A lub F 1,0A) lub bezpiecznika polimerowego PTC 0,5A oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez pięć diod LED L1÷L5. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście AW (stan hi-Z) i dioda LED LAW. Wyjście AW może służyć do zdalnej kontroli stanu LB5/AW np. zewnętrzna sygnalizacja optyczna.

DANE TECHNICZNE:
  • Napięcie zasilania: 10V÷ 30 V DC (-2%/+2%); 10V÷ 24 V AC (-2%/+2%)
  • Napięcie wyjściowe: Uaux=Uin (zgodne z napięciem zasilania)
  • Pobór prądu: 6mA ÷ 41mA @ Uin=10 ÷ 30 V DC; 10mA ÷ 32 mA @ Uin=10 ÷ 24 V AC
  • Ilość wejść zasilania: 1 (złącze śrubowe)
  • Ilość wyjść zasilania: 5 (zaciski AUX)
  • Zabezpieczenie przeciwzwarciowe (SCP): 5x F0,5A lub F1,0A bezpiecznik topikowy (na wyposażeniu) lub PTC 0,5A
  • Zabezpieczenie przeciążeniowe (OLP): 5x F0,5A lub F1,0A (na wyposażeniu) / PTC 0,5A
  • Zabezpieczenie nadnapięciowe (OVP): brak
  • Zabezpieczenie przepięciowe: warystory
  • Optyczna sygnalizacja pracy:
    - diody LED zielone: L1 ÷ L5 - stan wyjść AUX1 ÷ AUX5;
    - dioda LED czerwona LAW - sygnalizacja awarii min. jednego wyjścia (stan normal = nie świeci)
  • Bezpieczniki F1 ÷ F5: F 0,5A lub F 1,0A (na wyposażeniu) lub PTC 0,5A
  • Warunki pracy: II klasa środowiskowa, -10°C÷ 50°C
  • Wymiary: 150 x 43 x 29 (WxHxD) [mm] (140 x 40 x 27 wymiar listwy)

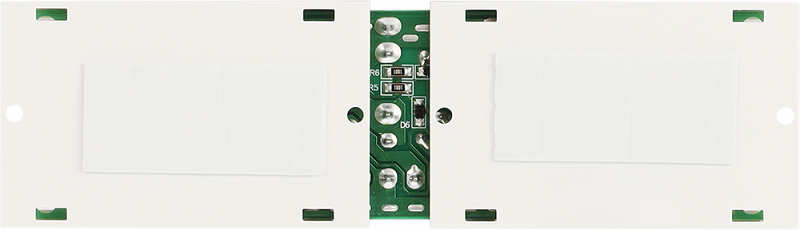

  • Montaż: Listwa montażowa z taśmą przylepną, wkręty montażowe x2 ,otwory (3mm) lub kołki montażowe x 4 (PCB fi=4,2 mm)
  • Złącza:
    - wyjścia zasilania: złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
    - wejścia zasilania: złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
  • Waga netto/brutto: 0.08 / 0,10 [kg]
  • Certyfikaty, deklaracje: CE, RoHS


Gwarancja: 24 m-ce

Cechy produktu

Rodzaj Bezpieczniki
Rozgałęźniki

Pliki do pobrania

Karta katalogowa plik PDF, 210.42 KB
Instrukcja obsługi plik PDF, 789.32 KB
Deklaracja CE plik PDF, 494.84 KB
