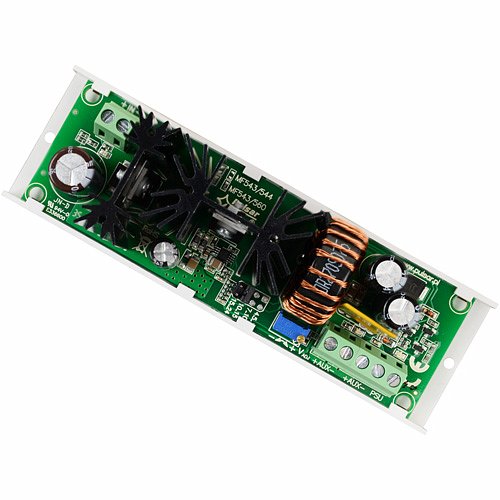

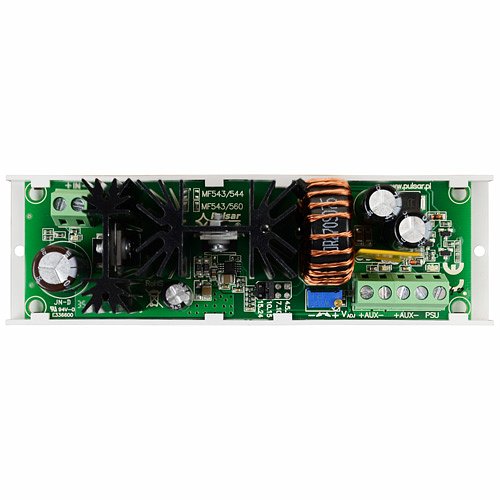

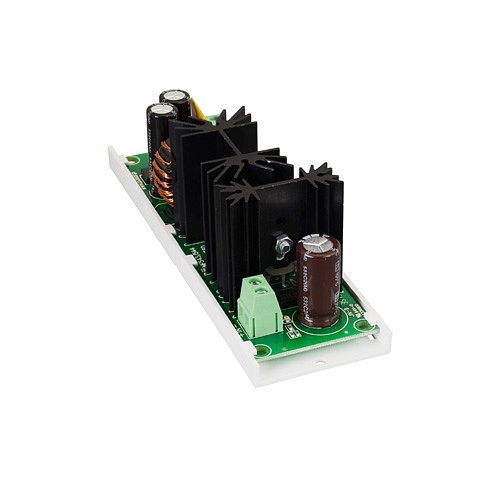

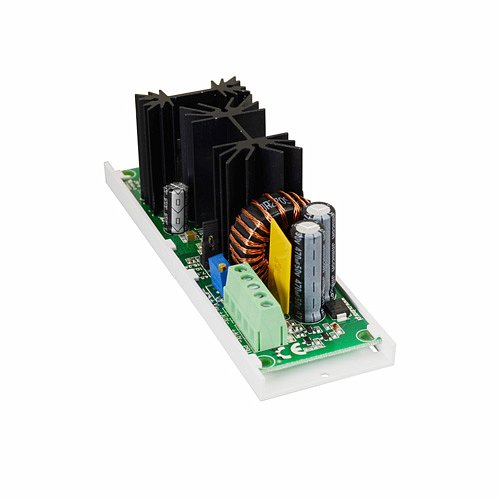

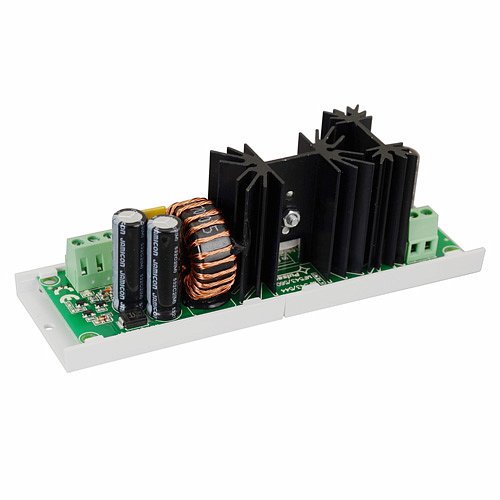

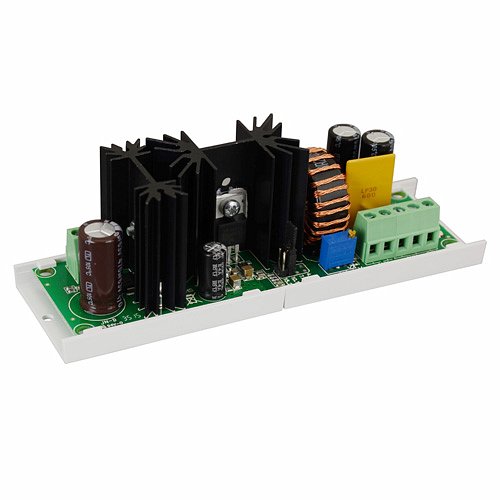

Przetwornica obniżająca napięcie Pulsar DC/DC50HV - 28-60V/12-24V - 5A

Dodatkowe zdjęcia

Kod produktu: DC/DC50HV

W magazynie Duża ilość91 szt.

Producent: Pulsar

Cena:

75,00 zł brutto

60,98 zł netto

Koszty wysyłki: od 10,00 zł

Zamawiam

szt.

Zamów przez telefon

62 732 04 49
691 099 789

pn-pt: 9.00 - 18.00

Mam pytanie

Opis produktu

DC/DC 5A - przetwornica obniżająca napięcie z regulacją napięcia wyjściowego.

Cechy przetwornicy:
  • Przetwornica DC/DC obniżająca napięcie z regulacją napięcia wyjściowego
  • Przykład zastosowania: obniżenie napięcia z 24V na 12V DC
  • Zakres napięcia wejściowego: 28÷60V
  • Zakres napięcia wyjściowego: 12÷24V
  • Maksymalny prąd obciążenia 5A (60W)
  • Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
    - zwarcie wyjścia
    - przeciążenie wyjścia
  • Zabezpieczenia:
    - Przeciwzwarciowe SCP
    - Przeciążeniowe OLP
  • Wysoka sprawność: 92%
  • Sygnalizacja optyczna LED
  • Gwarancja – 2 lata
  • Montaż:
    - listwa montażowa z taśmą samoprzylepną
    - wkręty montażowe

Opis:
Moduł przetwornicy obniżającej napięcie DC/DC 5A (DC/DC50HV) służy do obniżenia napięcia z zakresu 28V÷60V DC na wejściu przetwornicy do napięcia z zakresu 12V÷24V DC na wyjściu, ustawionego potencjometrem VADJ.
Maksymalny prąd obciążenia wynosi Imax=5A (Pmax= 60W). Aby przetwornica pracowała poprawnie musi być zachowana różnica 2V między napięciem wejściowym (obniżanym) a wyjściowym. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Specyfikacja techniczna:
Zakres napięcia wejściowego (zasilanie)
28÷60V
zależne od zakresu ustawionego zworką
Zakres napięcia wyjściowego
12V÷15V, 15V÷24V
Zakresy przełączane zworką. Ustawienie fabryczne: 12V.
Moc modułu P
60W max.
Sprawność energetyczna
85-92%
Napięcie tętnienia
80mV p-p max
Prąd wyjściowy
5A max
Pobór prądu przez układy modułu
20mA max.
Zabezpieczenie przed zwarciem SCP
elektroniczne, automatyczny powrót
Zabezpieczenie przed przeciążeniem OLP
110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria
wymaga odłączenie obwodu wyjściowego DC)
Wyjścia techniczne
- PSU wyjście sygnalizujące awarię -
przeciążenie lub zwarcie wyjścia AUX modułu

- typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja),
stan normalny: poziom L (0V)
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania DC
na wyjściu
- PSU dioda sygnalizująca awarię -
przeciążenie lub zwarcie wyjścia AUX modułu

- czerwona, stan normalny świeci światłem ciągłym
- zielona, stan normalny świeci światłem ciągłym

- czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym
Warunki pracy
II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
Wymiary
140 x 43 x 45 (L x W x H)
Waga netto/brutto
0,15/0,20kg
Mocowanie
taśma montażowa lub wkręt montażowy x 2
 Deklaracje CE

Zaprojektowano i wyprodukowano w Polsce.

Gwarancja: 24 m-ce

Pliki do pobrania

Instrukcja obsługi plik PDF, 452.14 KB
Deklaracja CE plik PDF, 154.52 KB
