Opis produktu
Opis:

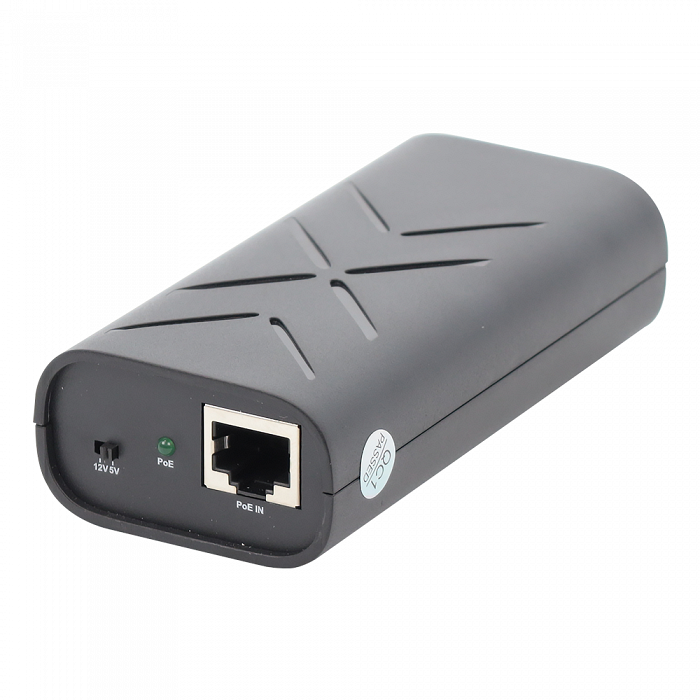

Splitter SP-POE20G przeznaczony jest do zasilania urządzeń (np. kamer IP), które wymagają napięcia zasilającego 5V lub 12V DC. Wybór napięcia wyjściowego umożliwia zewnętrzny przełącznik.
Urządzenie to zbudowane jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44-57 V DC do wartości 5/12V DC. Maksymalny prąd obciążenia wynosi 1,7 A (PMAX=20 W).

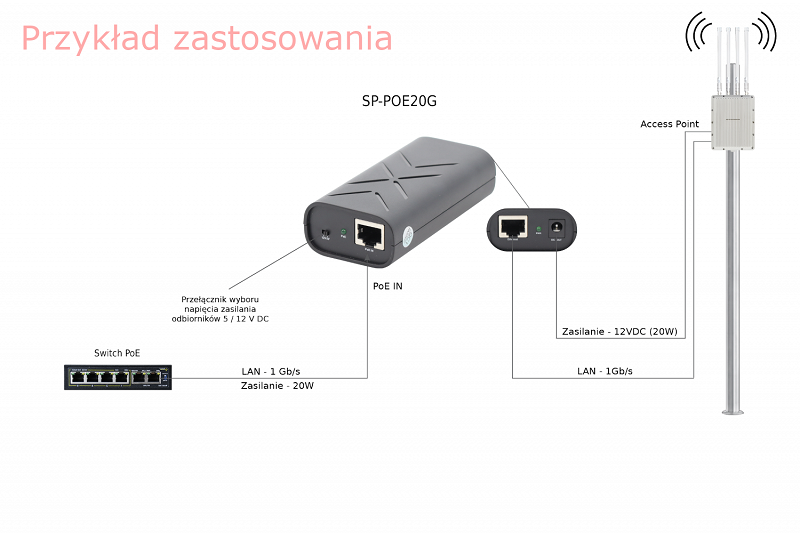

Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych.

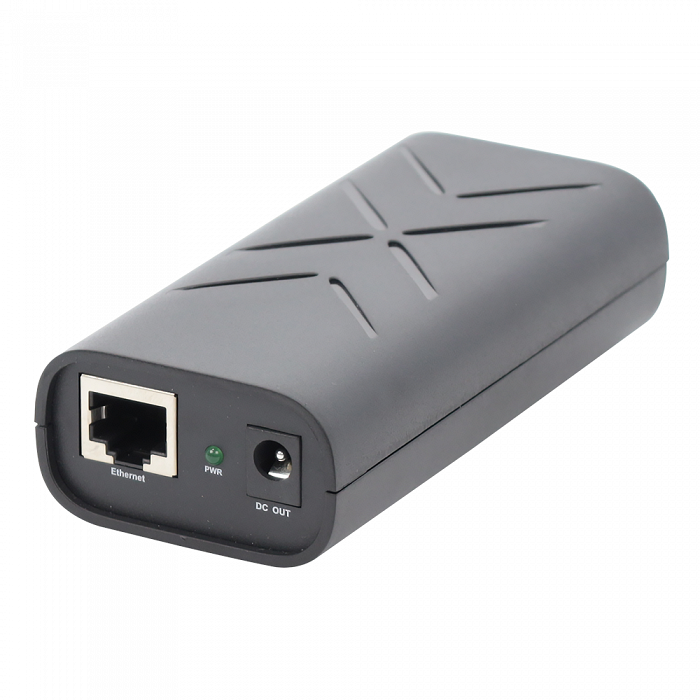

Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (gniazdo RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 5/12V DC do kamery dostępne jest w gnieździe DC 5,5/2,1.
Splitter pozwala również na zasilanie innych urządzeń wymagających napięcia zasilającego 5/12 V DC takich jak: Access Point, router itp...
Splitter SP-POE20G przeznaczony jest do zasilania urządzeń (np. kamer IP), które wymagają napięcia zasilającego 5V lub 12V DC. Wybór napięcia wyjściowego umożliwia zewnętrzny przełącznik.
Urządzenie to zbudowane jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44-57 V DC do wartości 5/12V DC. Maksymalny prąd obciążenia wynosi 1,7 A (PMAX=20 W).
Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych.
Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (gniazdo RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 5/12V DC do kamery dostępne jest w gnieździe DC 5,5/2,1.
Splitter pozwala również na zasilanie innych urządzeń wymagających napięcia zasilającego 5/12 V DC takich jak: Access Point, router itp...
Cechy:
- Wyjście zasilania do kamer: 1,7A 5/12 V DC (wybieralne)
- Zakres napięcia wejściowego: 44-57 V DC
- Moc wyjściowa: 20 W
- Przeznaczony do pracy w sieciach 10/100/1000 Mb/s
- Sygnalizacja optyczna LED
- Zabezpieczenia:
- Przeciwzwarciowe SCP
- Przeciążeniowe OLP
- Termiczne OHP
Specyfikacja techniczna:
- Zakres napięcia wejściowego (zasilanie): 44 – 57 V DC
- Pobór prądu: 0,42 – 0,55 A
- Moc modułu: 20 W
- Sprawność: 86%
- Napięcie wyjściowe: 5/12 V DC (wybieralne)
- Prąd wyjściowy: 1,7 A
- Napięcie tętnienia: 200 mV p-p max
- Zabezpieczenie przed zwarciem SCP, przeciążeniem OLP: 105% ÷ 150% mocy modułu, automatyczny powrót
- Sygnalizacja optyczna: dioda sygnalizująca obecność napięcia wejściowego DC, dioda sygnalizująca obecność napięcia
- wyjściowego DC; Dioda zielona, stan normalny: świeci światłem ciągłym, awaria: nie świeci
- Standard PoE: IEEE 802.3af/at
- Wejściowe pary zasilające: 1/2 (+) 3/6 (-); 4/5 (+) 7/8 (-)
- Obsługiwana prędkość transmisji: 10/100/1000 Mb/s Full Duplex
- Złącze wejściowe: gniazdo RJ-45
- Złącza wyjściowe gniazdo DC 5,5/2,1; gniazdo RJ-45
- Temperatura pracy -10°C ÷ +40°C

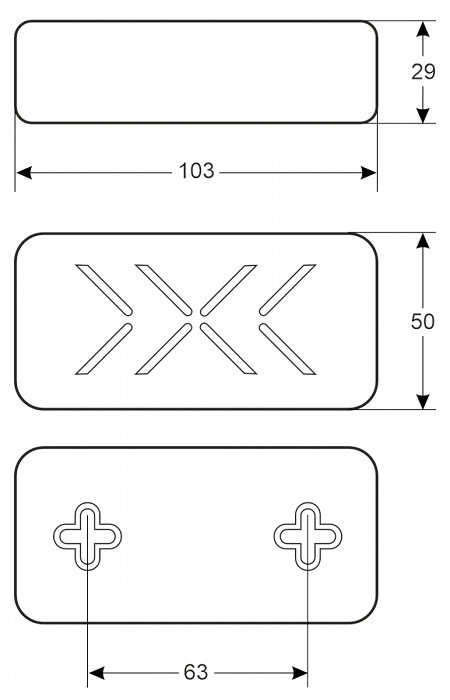

- Wymiar:y 103 x 50 x 29 [mm] (WxHxD)
- Waga netto/brutto: 0,07 / 0,08 [kg]
Gwarancja: 24 m-ce
Pliki do pobrania
![]() |
Karta katalogowa urządzenia | plik PDF, 1.29 MB |
![]() |
Instrukcja obsługi | plik PDF, 390.91 KB |
