Opis produktu
Opis:

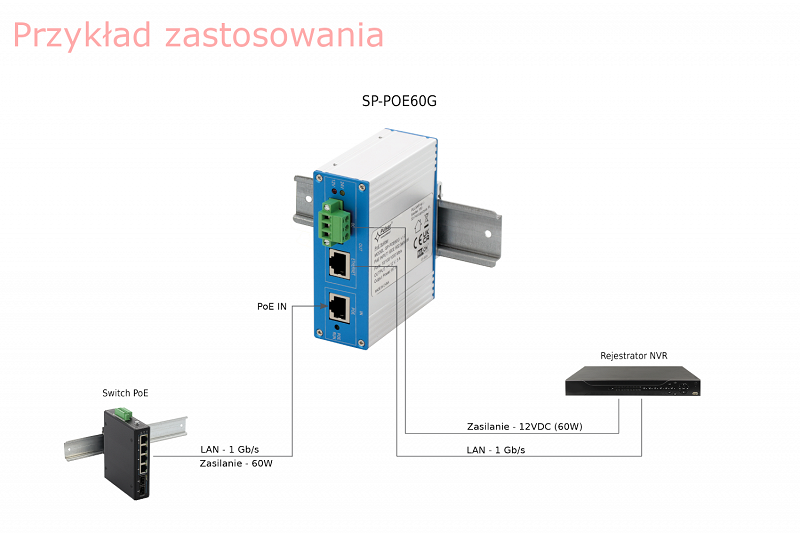

Splitter SP-POE60G przeznaczony jest do zasilania urządzeń (np. kamer IP), które wymagają napięcia zasilającego 12 V DC. Urządzenie to zbudowane jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44-57V DC do wartości 12V DC. Maksymalny prąd obciążenia wynosi 5A. Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych.
Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (gniazdo RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 12V DC do kamery dostępne jest na wyjściu złącza śrubowego. Splitter pozwala również na zasilanie innych urządzeń wymagających napięcia zasilającego 12V DC takich jak: Access Point, router itp..
Splitter SP-POE60G przeznaczony jest do zasilania urządzeń (np. kamer IP), które wymagają napięcia zasilającego 12 V DC. Urządzenie to zbudowane jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44-57V DC do wartości 12V DC. Maksymalny prąd obciążenia wynosi 5A. Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych.
Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (gniazdo RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 12V DC do kamery dostępne jest na wyjściu złącza śrubowego. Splitter pozwala również na zasilanie innych urządzeń wymagających napięcia zasilającego 12V DC takich jak: Access Point, router itp..
Cechy:
- Wyjście zasilania do kamer: 5A 12V DC (wybieralne)
- Wejście PoE: IEEE 802.3 af/at/bt
- Moc wyjściowa: 60 W
- Przeznaczony do pracy w sieciach 10/100/1000 Mb/s

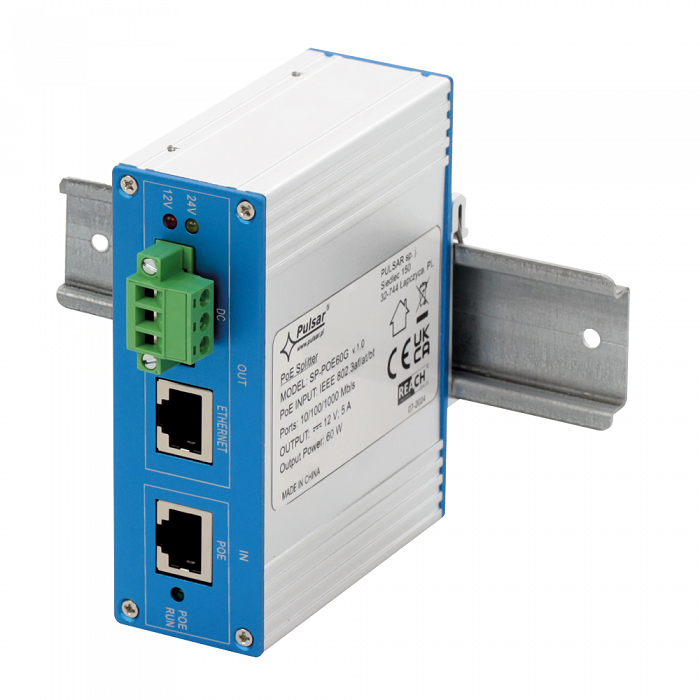

- Możliwość montażu na szynie DIN
- Sygnalizacja optyczna LED
- Zabezpieczenia:
- Przeciwzwarciowe SCP
- Przeciążeniowe OLP
Specyfikacja techniczna:
- Zakres napięcia wejściowego (zasilanie): 44 – 57 V DC
- Pobór prądu: 1,1 – 1,5 A
- Moc modułu: 60 W (dla osiągnięcia takiej wydajności konieczna jest współpraca ze switchem w standardzie 802.3bt)
- Sprawność: 93%
- Napięcie wyjściowe: 12 V DC
- Prąd wyjściowy: 5 A
- Napięcie tętnienia: 100 mV p-p max
- Zabezpieczenie przed zwarciem SCP, przeciążeniem OLP: 105% ÷ 150% mocy modułu, automatyczny powrót
- Dioda sygnalizująca obecność napięcia wejściowego DC: zielona, stan normalny: świeci światłem ciągłym; awaria: nie świeci
- Dioda sygnalizująca obecność napięcia wyjściowego DC: czerwona, stan normalny: świeci światłem ciągłym; awaria: nie świeci
- Standard PoE: IEEE 802.3af/a/bt
- Wejściowe pary zasilające: 1/2 (+) 3/6 (-); 4/5 (+) 7/8 (-)
- Obsługiwana prędkość transmisji: 10/100/1000 Mb/s Full Duplex
- Złącze wejściowe: gniazdo RJ-45
- Złącza wyjściowe: zacisk śrubowy, przykręcany; gniazdo RJ-45
- Temperatura pracy -10°C ÷ +40°C

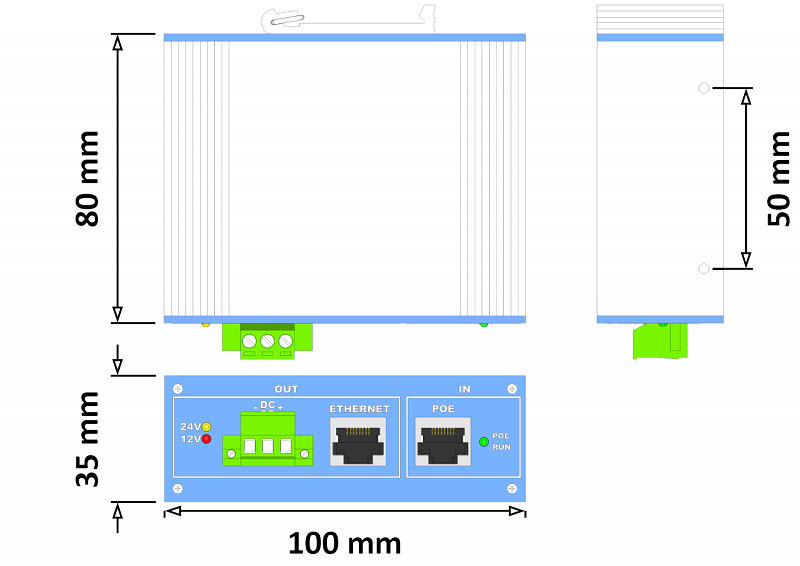

- Wymiary: 100 x 80 x 35 [mm] (WxHxD)
- Wymiary ze złączami: 100 x 100 x 35 [mm] (WxH1xD)
- Waga netto/brutto: 0,22 / 0,30 [kg]
Gwarancja: 24 m-ce
