Opis produktu
APT-3-50 jest gigabitowym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany w sytuacjach, gdy na jednym przewodzie UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe. Urządzenia łączy niewielkie wymiary z gigabitową przepustowością.
Urządzenie umożliwia nam zasilanie do 2 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się
z dodatkowymi kosztami, APT-3-50 pozwala nam na wykorzystanie istniejącego już okablowania.
APT-3-50 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m
przewodu UTP pozwala na zwiększenie zasięgu sieci LAN bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 1000Mbps.
Podstawowe zastosowania:
- jako rozdzielacz dla 2 odbiorników PoE (kamer IP) zasilanych z jednego przewodu UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
- w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100m UTP
APT-3-50 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at.
Wszystkie porty zapewniają przepustowość 1000Mbps co ma istotne znaczenie przy połączeniach w topologii magistrali.
Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at zarówno jako odbiorniki PoE, jak również na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portu 2 lub 3 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.
Najważniejsze cechy i funkcje:
- może być zasilany z innego switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 1000Mbps)
- zasilanie kaskadowe (jeden switch zasila kolejne)
- możliwość zasilania do 2 odbiorników PoE 802.3af/at
- do 30W sumarycznej mocy przy zasilaniu z UTP
- przepustowość urządzenia na poziomie 1000Mbps
- niski pobór mocy urządzenia (< 0,3W)
- niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np.: w podstawie kamery
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.
APT-3-50 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
- z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
- poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
- stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
Uwagi instalacyjne:
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
- dla standardu 802.3af jest to ok. 13W dostępne na extenderze
- dla standardu 802.3at jest to ok. 25W dostępne na extenderze
Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.
Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE.
| Całkowita ilość portów: | 1 Port PoE IN, 2 Porty PoE OUT |
| Port PoE IN: | LAN 1 PoE 802.3af/at, PoE Passive |
| Porty PoE OUT: | LAN 2 ... LAN 3 PoE 802.3af/at |
| Porty LAN 1000Mbps: | LAN 1 ... LAN 3 |
| Porty LAN + PoE OUT 1000Mbps: | LAN 2 ... LAN 3 |
| Napięcie wejściowe: | 44 ... 58 V |
| Napięcie wyjściowe PoE: | Vout = Vin |
| Pobór mocy: | 0,3 W |
| Kontrola zasilania na wyjściu: | Autonegocjacja |
| Zabezpieczenia przepięciowe: | LAN 1 ... LAN 3 |
| Zabezpieczenia przeciążeniowe: | LAN 2 ... LAN 3 Zabezpieczenie nadprądowe 0,7 A |
| Sygnalizacja zasilania: | LAN 1 (żółta) - zasilanie urządzenia |
| Sygnalizacja PoE: | LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
| Zakres temperatur pracy: | -25°C...+65°C |
| Wymiary (S x W x G): | 51(73) x 51 x 21 mm |
| Waga: | 0,026 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
| Kod EAN: | 5902143691341 |
Przykłady zastosowań:

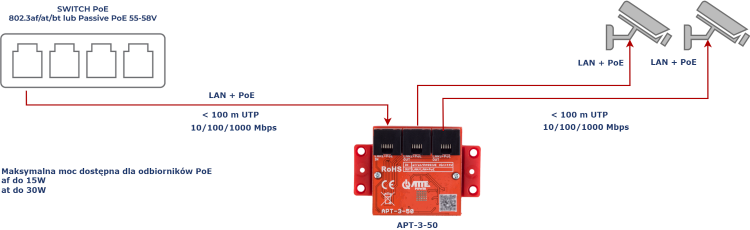

Przykład zastosowania APT-3-50 jako ekstender sieci LAN+PoE dla 2 kamer IP PoE.

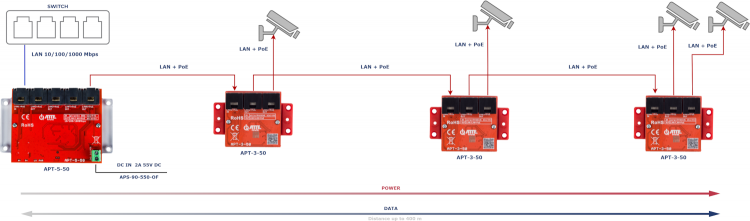

Zastosowanie APT-3-50 jako ekstendera sieci LAN+PoE dla 4 kamer IP PoE na odległość 400m.
Gwarancja: 36 m-cy
Cechy produktu
| Liczba portów | 3 |
| Rodzaj portów | 10/100Mbit |
| Funkcje dodatkowe |
Porty LAN z wyjściem PoE |
Pliki do pobrania
|
Instrukcja obsługi | plik PDF, 181.16 KB |
