Opis
Najwyższej jakości, dedykowany do zastosowań profesjonalnych, podwójnie ekranowany kabel teleinformatyczny Q-LANTEC S/FTP kategorii 6A, o wydajności transmisyjnej minimum 10Gbit/s (klasa EA).
Żyły w pełni miedziane, pary ekranowane folią, dodatkowo cały ośrodek ekranowany siatką. Przewód przeznaczony do pracy w środowisku narażonym na oddziaływanie zakłóceń elektromagnetycznych.
Kable teleinformatyczne tego typu przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych oraz CCTV. Wszystkie przewody Q-LANTEC są zgodne z dyrektywą CPR dotyczącą klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach.
Produkt objęty 10 letnią gwarancją systemową.
Rodzaj produktu – kabel skrętka komputerowa
Kabel typu skrętka to czteroparowy kabel do przesyłu danych, używany w instalacjach teletechnicznych, służący do łączenia sieciowych urządzeń końcowych i pośrednich, takich jak komputery,
routery, switch'e, kamery CCTV IP itp. Nasze przewody wykonane w 100% z miedzi gwarantują najwyższą wydajność przesyłu sygnału.
Kategoria 6A
Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Odpowiedni jest również do przesyłu audio i video.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.
Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.
Ekranowanie – SFTP
Przewód podwójnie ekranowany S/FTP (Shielded/Foiled Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801). Najwyższej klasy ekranowanie. Ekran w postaci oplotu z siatki miedzianej został umieszczony na ośrodku w którym każda para jest ekranowana dodatkowo folią aluminiową, pomiedzy ekranem a powłoką znajduje się drut uziemniający. Taka konstrukcja daje zwiększoną odporność na zakłócenia elektromagnetyczne (EMI) a indywidualne ekranowanie każdej pary eliminuje przesłuchy pomiędzy poszczególnymi parami. Zwarta, mocna konstrukcja zwiększa odpornośc na uszkodzenia mechaniczne podczas instalacji (większa odpornośc na siłę ciągnienia). W porównianiu z kablami nieekranowanymi przewód może zapewnić wyższą jakość i bezpieczeństwo transmisji danych. Kabel przeznaczony do pracy w środowisku wysoce narażonym na zakłócenia elektromagnetyczne, może znajdować się w bliskiej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.
Euroklasa – Dca
Przewód w izolacji zapalnej przy średniej ilości energii cieplnej, spełniającej kryteria euroklasy Dca zgodnie z normą EN 50575:2014 + A1:2016 oraz z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR)
Przewody testowane są zgodnie z normami EN 50399 oraz EN 60332-1-2.
Swoje zastosowanie kable klasy Dca znajdują w budynkach, które muszą spełniać wysokie wymagania dotyczące bezpieczeństwa (np. w budynkach wysokościowych, mieszkalnych oraz pomieszczeniach przeznaczonych do zgromadzeń) poza obrębem dróg ewakuacyjnych.
Powłoka LSOH
Kabel do instalacji wewnętrznych poziomych i pionowych. Do układania w korytach, rurach i kanałach kablowych. Przewody tego typu nadają się do układania bezpośrednio pod tynkiem lub w tynku pod zaprawę cementowo-klejową do styropianu i wełny. Takie zastosowanie nie obniża w żaden sposób parametrów kabla. Kable tego typu nie powinny być umieszczane w wilgotnym środowisku, oraz instalowane na zewnątrz budynków.
Rodzaj zastosowania – kabel wewnętrzny
Kabel do instalacji wewnętrznych poziomych i pionowych. Do układania w korytach, rurach i kanałach kablowych. Przewody tego typu nadają się do układania bezpośrednio pod tynkiem lub w tynku pod zaprawę cementowo-klejową do styropianu i wełny. Takie zastosowanie nie obniża w żaden sposób parametrów kabla. Kable tego typu nie powinny być umieszczane w wilgotnym środowisku, oraz instalowane na zewnątrz budynków.
Kolor szary
Produkt w kolorze szarym, odpornym na zabrudzenia. W celu łatwiejszej identyfikacji przewodów w trasach kablowych można zasotosować kolorowe opaski rzepowe bądź inne akcesoria organizacyjne.
PoE » IEEE 802.3bt (PoE++ Typ 3)
Produkt zgodny z PoE++ (typ 3) IEEE 802.3bt 60W, zasilanie na 4 parach (4PPoE). Dopuszczalna odległość linii to 100m przy minimalnej kategorii 5e, jednak ze względu na aspekt temperaturowy zalecane są przewody min. kategorii 6.
Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n oraz 802.11ac, urządzenia biometrycznej kontroli dostępu, kamery CCTV, kamery z grzałką oraz kamery PTZ, urządzenia alarmowe, telefonię Video VoIP, infokioski oraz inne urządzenia zasilane do 51W.
Marka Q-LANTEC
Q-LANTEC to grupa produktów dedykowana dla klientów dla których 10 lat gwarancji to wystarczające zabezpieczenie inwestycji. A-LAN Technologie pod marką Q-LANTEC wprowadził na rynek szereg rozwiązań do budowy okablowania miedzianego i światłowodowego dedykowanych dla mieszkalnictwa, niewielkich instalacji budynkowych oraz systemów FTTH. Celem takiego działania było uporządkowanie powszechnie stosowanych praktyk rynkowych minimalizujących koszty inwestycji poprzez stosowanie produktów niskiej jakości z wątpliwą odpowiedzialnością gwarancyjną. Sieci oparte o dowolną konfigurację elementów marek własnych A-LANa zostają objęte 10 letnią gwarancją.
Specyfikacja
Budowa i parametry elektryczne
| Kategoria | 6A |
| Klasa | EA (norma 500MHz) |
| Przekrój AWG | 4x2x23AWG |
| Żyły | miedziane jednodrutowe o średnicy 0,55mm |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Dca s2,d2,a1 |

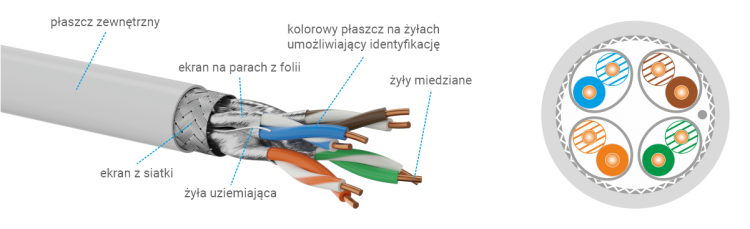

| Ośrodek | 4 pary skręcone, każda para owinięta folią poliestrową, dodatkowo całość ekranowana oplotem miedzianym |
| Ekran | pary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm + oplot siatkowy |
| Powłoka | tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC) |
| PoE | IEEE 802.3bt |
| Kolor | jasnoszary |
Właściwości elektryczne przy 20ºC
| Pętla oporu prądu stałego | ≤ 93,8 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Charakterystyczny opór pozorny (1-1000MHz) | (100 ± 15) Ω |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| Maksymalne napięcie robocze | 80V |
| Promień zgięcia | 4 x ø zew |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -30°C do + 75°C |
| Zakres temp. podczas instalacji | -10°C do + 70°C |
| Średnica zew. | 7,5 mm +/-0,5 mm |
| Masa kg/km | 20 |
| Pakowanie | karton (100m) |
Cechy produktu
| Typ | STP |
| Kategoria | 6A |
| Rodzaj | Wewnętrzny |
| Żelowany | Nie |
| Ilość | Szpula 100m |
