Opis produktu
Zastosowanie:

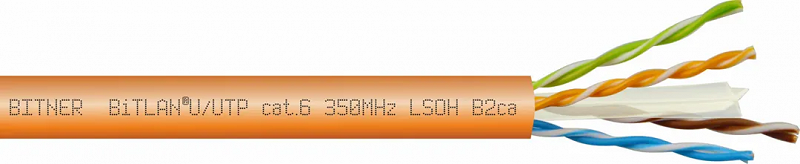

BiTLAN U/UTP cat.6 LSOH B2ca przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1Gb/s. Kable stosuje się do ułożenia na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych nienarażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg EN 50268, IEC 61034-1(2) i o ograniczonym wydzielaniu gazów korozyjnych wg EN 50267, IEC 60754-2. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR) o klasie reakcji na ogień B2ca.
Dane techniczne:
Temperatura pracy kabla: -30oC do 70oC
Temperatura układania: -10oC do 50oC
Średnica zewnętrzna: 6,7mm
Asymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Próba napięciowa: 700V AC, 1000V DC
Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,54mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH o podwyższonych wymaganiach przeciwpożarowych
Kolor powłoki: pomarańczowy RAL2003
Pakowanie:
BiTLAN U/UTP cat.6 LSOH B2ca przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1Gb/s. Kable stosuje się do ułożenia na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych nienarażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg EN 50268, IEC 61034-1(2) i o ograniczonym wydzielaniu gazów korozyjnych wg EN 50267, IEC 60754-2. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR) o klasie reakcji na ogień B2ca.
Dane techniczne:
Temperatura pracy kabla: -30oC do 70oC
Temperatura układania: -10oC do 50oC
Średnica zewnętrzna: 6,7mm
Min. promień gięcia: podczas pracy: 4 x Ø; podczas układania: 6 x Ø
Średnica przewodnika Cu: 0,54±0,015mm
Średnica izolowanej żyły: 0,985±0,05mm
Średnica izolowanej żyły: 0,985±0,05mm
Rezystancja pętli żył w torze (max): 165 Ω/km
Rezystancja izolacji (min): 5GΩxkmAsymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Rezystancja izolacji: min 500 MΩ/km
Napięcie pracy: 150VPróba napięciowa: 700V AC, 1000V DC
Impedancja falowa torów transmisyjnych przy częstotliwości 100MHz: 100 ± 15 Ω
Waga kabla: 52kg/km

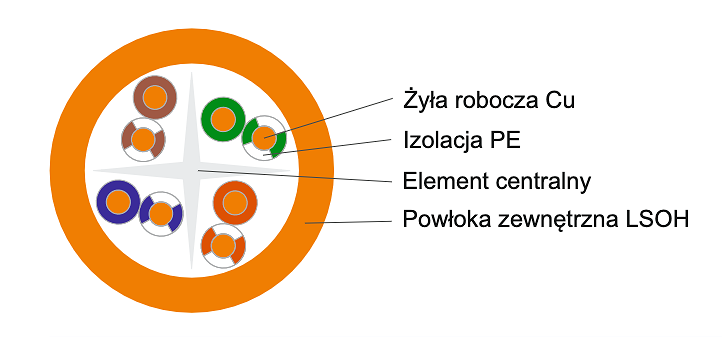

Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,54mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH o podwyższonych wymaganiach przeciwpożarowych
Kolor powłoki: pomarańczowy RAL2003
Pakowanie:

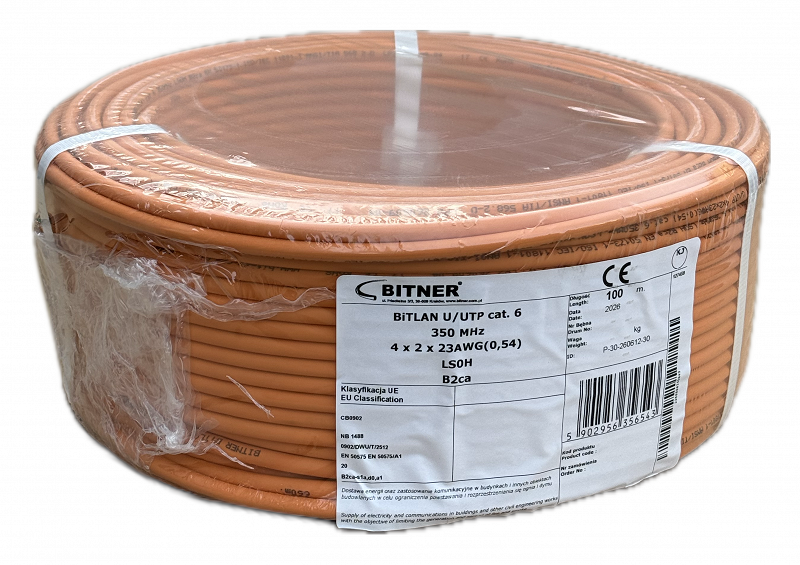

Odcinki fabryczne - kable o długości 100m zwinięte są w krążki i pakowane w folię.
Kod producenta: TI0119
Cechy produktu
| Typ | UTP |
| Kategoria | 6 |
| Rodzaj | Wewnętrzny |
| Żelowany | Nie |
| Ilość | Szpula 100m |
Pliki do pobrania
|
Karta katalogowa przewodu | plik PDF, 1.66 MB |
