Opis produktu
Zastosowanie:
BiTLAN U/UTP cat.6 outdoor przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1Gb/s. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego przeznaczone są do układania na zewnątrz budynków.
Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
Temperatura pracy kabla: -30oC do 80oC
Temperatura układania: -10oC do 50oC
Średnica zewnętrzna: 6,5mm
Napięcie pracy: 150V
Próba napięciowa: 700V AC, 1000V DC

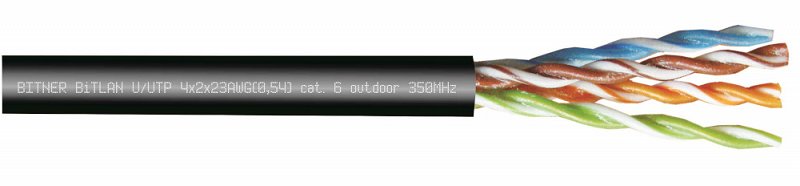

Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,54mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
Powłoka zewnętrzna: polietylen powłokowy PE
Kolor powłoki: czarny
Pakowanie:
Kod producenta: TI0065
BiTLAN U/UTP cat.6 outdoor przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1Gb/s. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego przeznaczone są do układania na zewnątrz budynków.
Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
Temperatura pracy kabla: -30oC do 80oC
Temperatura układania: -10oC do 50oC
Średnica zewnętrzna: 6,5mm
Min. promień gięcia: podczas pracy: 6 x Ø; podczas układania: 8 x Ø
Średnica przewodnika Cu: 0,54±0,015mm
Średnica izolowanej żyły: 0,96±0,05mm
Średnica izolowanej żyły: 0,96±0,05mm
Rezystancja pętli żył w torze (max): 165 Ω/km
Rezystancja izolacji (min): 5GΩxkm
Asymetria rezystancji w torze transmisyjnym: ≤ 2 %
Pojemność skuteczna dowolnej pary przy: 1kHz: 50±5nF/km
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/kmNapięcie pracy: 150V
Próba napięciowa: 700V AC, 1000V DC
Impedancja falowa torów transmisyjnych przy częstotliwości 100MHz: 100 ± 15 Ω
Waga kabla: 43kg/km
Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,54mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
Powłoka zewnętrzna: polietylen powłokowy PE
Kolor powłoki: czarny
Pakowanie:

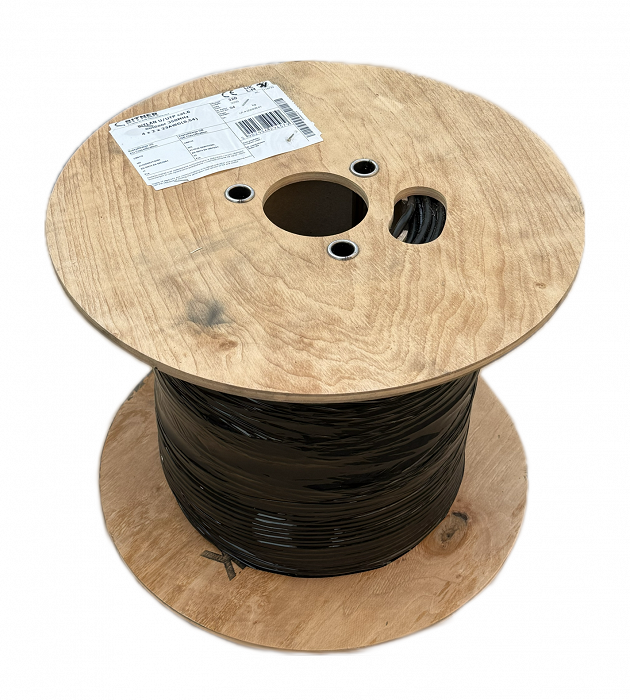

Odcinki fabryczne - kable o długości 320m dostarczane są na bezzwrotnej, drewnianej szpulce.
Cechy produktu
| Typ | UTP |
| Kategoria | 6 |
| Rodzaj | Zewnętrzny |
| Żelowany | Nie |
| Ilość | Karton / bęben 305m |
Pliki do pobrania
|
bitlan_u_utp_cat.6_outdoor_350_mhz_pl.pdf | plik PDF, 1.63 MB |
