APT-4-11 jest przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany w sytuacjach, gdy na jednym przewodzie UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.
Urządzenie umożliwia nam zasilanie do 3 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się z dodatkowymi kosztami, APT-4-11 pozwala nam na wykorzystanie istniejącego okablowania.
APT-4-11 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m przewodu UTP pozwala na zwiększenie zasięgu sieci LAN bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 100Mbps.
Wbudowana funkcja LR150 (Long Range 150m) pozwala na stabilną pracę wszystkich portów do 150 metrów UTP z prędkością 100Mbps z zasilaniem PoE. Umożliwi to instalację kamer bez stosowania dodatkowego ekstendera pośredniego.
Podstawowe zastosowania:
- jako rozdzielacz dla 3 odbiorników PoE (kamer IP) zasilanych jednym przewodem UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
- w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100 m przewodu UTP
- możliwość lokalnego zasilania pozwala na zbudowanie złożonej struktury punktów dystrybucyjnych w rozległych instalacjach
APT-4-11 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at.
Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at/bt jako odbiorniki PoE oraz IEEE 802.3af/at na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów wyjściowych 2-4 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.
Switch APT posiada możliwość zasilania z zasilacza zewnętrznego za pomocą dodatkowego złącza śrubowego, w takim przypadku port LAN 1 jest wykorzystywany jako port sieciowy LAN (bez zasilania PoE).
Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:
- PWR - urządzenie jest zasilane
- LED at - identyfikacja jako odbiornik PoE 30W
- LED bt - identyfikacja jako odbiornik PoE 60W
Najważniejsze cechy i funkcje:
- może być zasilany z innego switcha PoE w standardzie 802.3af, 802.3at, 802.3bt lub PoE Passive (port PoE IN)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- zasilanie kaskadowe (jeden switch zasila kolejne)
- możliwość zasilania do 3 odbiorników PoE 802.3af/at
- do 60W sumarycznej mocy przy zasilaniu z UTP
- wbudowana funkcja LR150 zwiększa maksymalną odległość transmisji do 150 metrów
- czytelna sygnalizacja stanu pracy oraz identyfikacji
- niski pobór mocy (< 0,5W)
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
APT-4-11 posiada podstawę z poliwęglanu wyposażoną w otwory montażowe. Umożliwia montaż za pomocą kołków ADD-PIN w rastrze 10,8mm, który występuje w obudowach serii ABOX oraz blachach montażowych i adapterach wyposażonych w otworowanie.
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Obudowa pozwala na montaż w kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8mm, jaki jest stosowany we wszystkich obudowach ABOX
- z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
- poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
Uwagi instalacyjne:
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
- dla standardu 802.3af jest to ok. 13W dostępne na extenderze
- dla standardu 802.3at jest to ok. 25W dostępne na extenderze
- dla standardu 802.3bt60 jest to ok. 51W dostępne na extenderze
Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.
Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE.
Dane techniczne:
| Całkowita ilość portów: | 1 Port PoE IN, 3 Porty PoE OUT |
| Port PoE IN: | LAN 1 PoE 802.3af/at/bt60, PoE Passive |
| Porty PoE OUT: | LAN 2 ... LAN 4 PoE 802.3af/at |
| Porty LAN 10/100Mbps: | LAN 1 ... LAN 4 |
| Porty LAN + PoE OUT 10/100Mbps: | LAN 2 ... LAN 4 |
| Napięcie wejściowe: | 44 ... 58 V |
| Napięcie wyjściowe PoE: | Vout = Vin |
| Pobór mocy: | 0,3 W |
| Kontrola zasilania na wyjściu: | Autonegocjacja |
| Zabezpieczenia przepięciowe: | LAN 1 ... LAN 4 |
| Zabezpieczenia przeciążeniowe: | LAN 2 ... LAN 4 Zabezpieczenie nadprądowe 0,7 A |
| Sygnalizacja zasilania: | LED PWR - zasilanie |
| Sygnalizacja PoE: | LAN 2 ... LAN 4 (żółta) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LAN 1 ... LAN 4 (zielony) - link i transmisja danych |
| Zakres temperatur pracy: | -25°C...+65°C |
| Wymiary (S x W x G): | 78(93) x 42 x 21 mm |
| Waga: | 0,044 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Podstawa montażowa |
| Montaż: | Kołki montażowe |
| Kod EAN: | 5902143691402 |
Przykłady zastosowań:

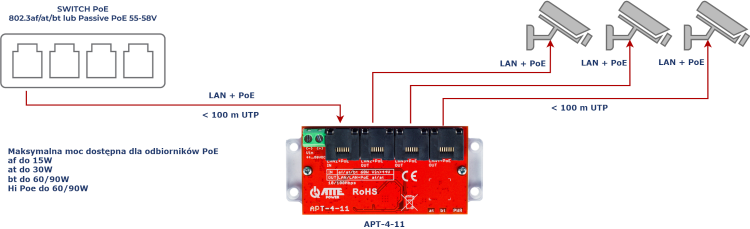

Przykład zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE.

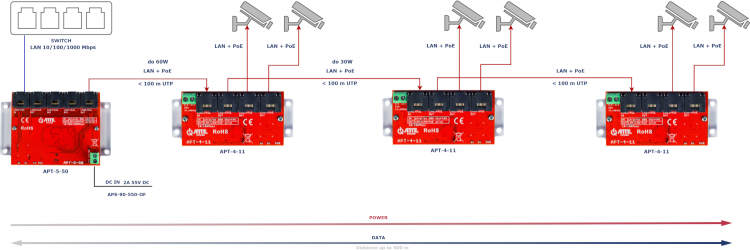

Przykład zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 6 kamer IP PoE.
Zaprojektowano i wyprodukowano w Polsce.
Gwarancja: 36 m-cy
