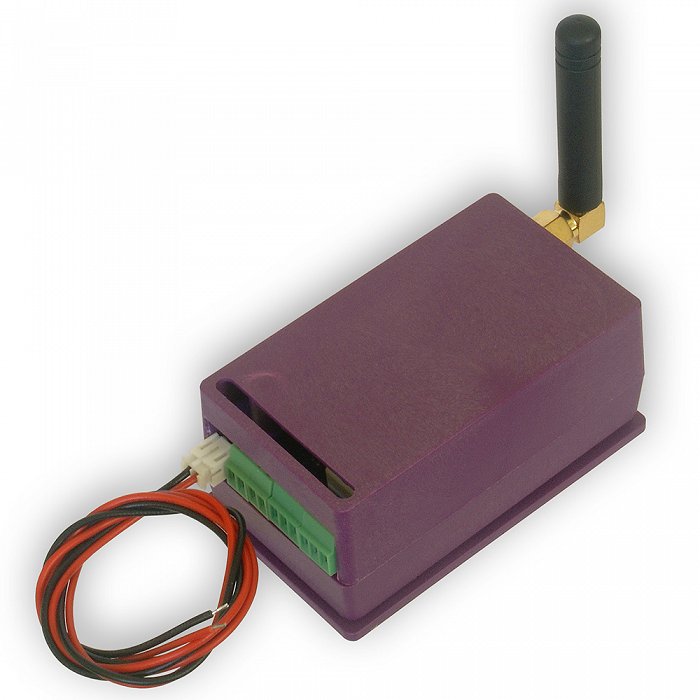

Opis

Wyróżniającą się cechą nowego GSM Kontrolera jest konfiguracja przez stronę www.
Nauczeni doświadczeniem ze sprzedaży poprzednich wersji GSM Kontrolerów wiemy, jak trudne może być ich skonfigurowanie. Dlatego w przypadku nowego urządzenia chcieliśmy zredukować tę operację do prostego wyboru na stronie internetowej, tak jak w przypadku LAN Kontrolera.

Nie są potrzebne żadne dodatkowe kable, instalacja sterowników ani specjalne oprogramowanie. Klient po prostu wkłada kartę SIM, włącza urządzenie, loguje się do swojego konta i wpisując numer identyfikacyjny swojego urządzenia po raz pierwszy dodaje go do listy swoich urządzeń.

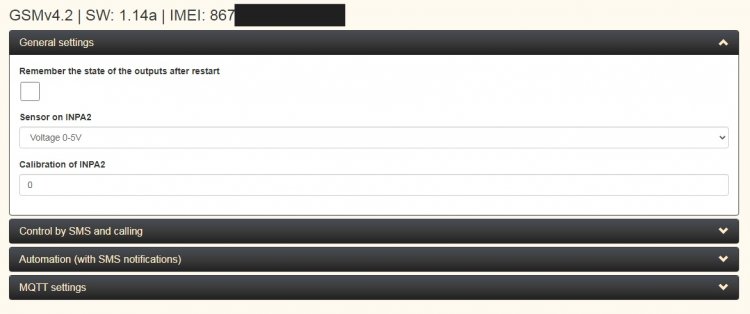

Dalsze ustawienia dokonuje się poprzez stronę konfiguracyjną na serwerze mqtt.ats.pl. Strona korzysta z protokołu MQTT do komunikacji z urządzeniem wykorzystującym transmisję danych GPRS.
W przypadku, gdy karta SIM nie korzysta z domyślnych ustawień dostępu do Internetu, w procedurze instalacji informujemy, jak zmienić ustawienia urządzenia za pomocą wiadomości SMS.

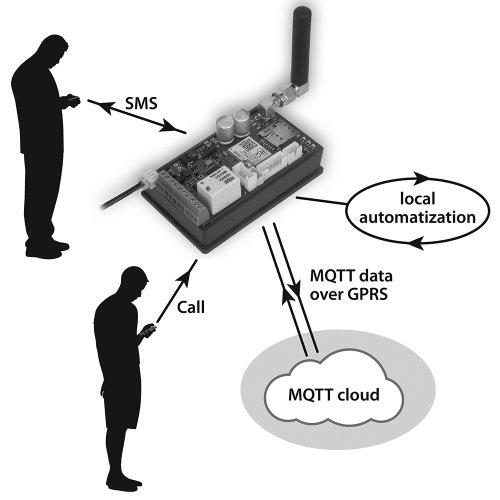

Tryby pracy

• Sterowanie przez połączenie z autoryzowanego numeru (w efekcie włączy przekaźnik i np. otworzy bramkę).
• Sterowanie i otrzymywanie informacji przez SMS.
• Sterowanie i odbieranie danych przez serwer z wykorzystaniem protokołu MQTT.
• Lokalna automatyka z wykorzystaniem warunków ustawionych na urządzeniu, które mogą skutkować np. załączeniem wyjścia w zależności od odczytu czujnika.

GSM Kontroler może pracować we wszystkich tych trybach jednocześnie!

Usługa hostingu dla urządzeń Tinycontrol

Serwer mqtt.ats.pl jest naszym autorskim rozwiązaniem pozwalającym nie tylko w prosty sposób konfigurować GSM Kontroler, ale także oferuje pakiet usług dopełniających funkcjonalność urządzeń Tinycontrol, w oparciu o protokół MQTT.

Usługa obecnie oferuje następujące funkcje:

• Zbieranie danych z obsługiwanych urządzeń oraz prezentowanie ich na wykresie lub tabeli, z możliwością eksportu danych.
• Definiowanie reakcji na przychodzące dane z warunkami dotyczącymi wartości, czasu. Przy ich pomocy można sterować jednym urządzeniem w zależności od odczytów z innego urządzenia.
• Definiowanie zadań do wykonania w wybrane dni tygodnia o określonych godzinach (mogą być powiązane z reakcjami).
• Podgląd danych z obsługiwanych urządzeń i sterowanie nimi zdalnie za pomocą serwisu WWW lub aplikacji mobilnej.

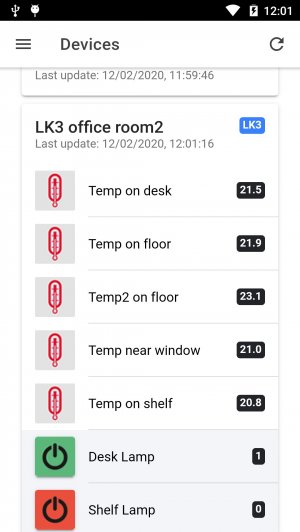

Aplikacja mobilna

Prosta aplikacja na telefon znacząco rozszerza możliwości użycia urządzeń Tinycontrol. W każdej chwili można sprawdzić odczyt czujnika lub wejścia logicznego. Wkrótce będzie także możliwe sterowanie wyjściami.

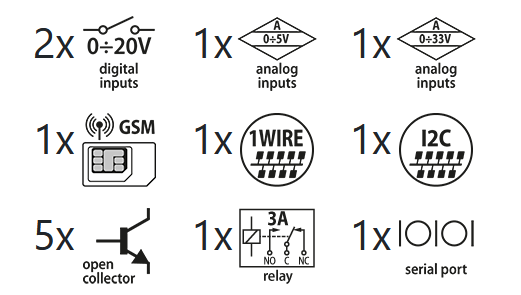

Podstawowe własności

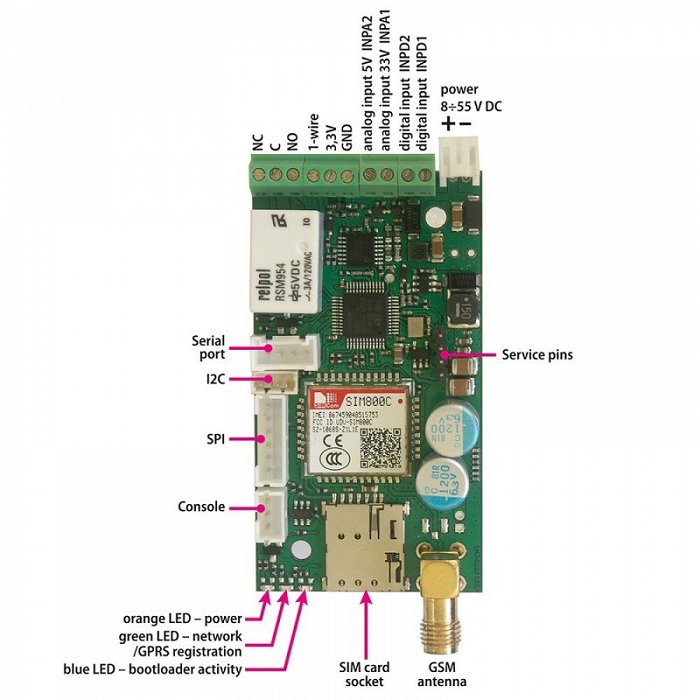

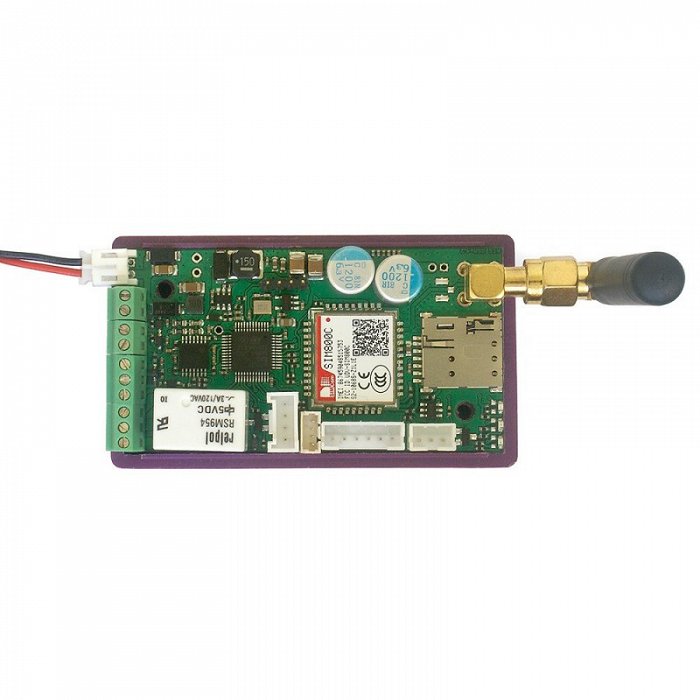

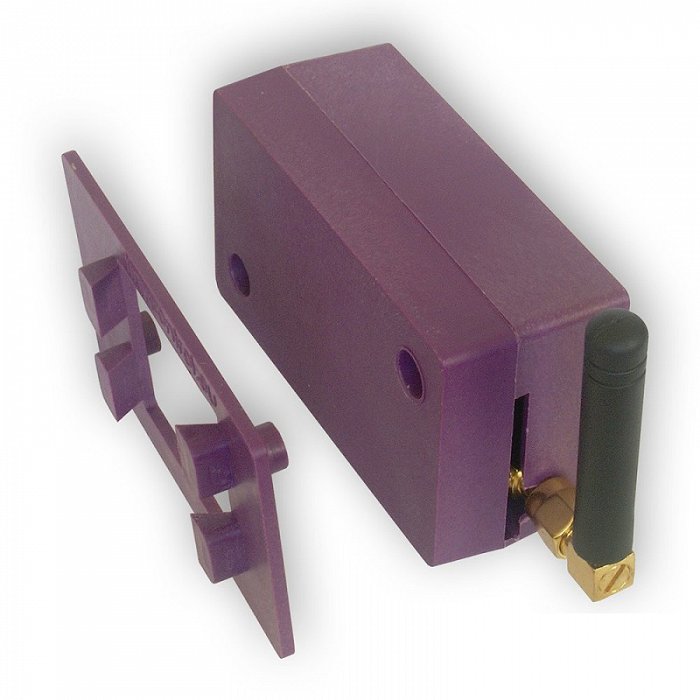

Sprzęt

• 2 wejścia analogowe: dla zakresu 0-5V i 0-33V, do pomiaru napięcia, prądu stałego (potrzebne dodatkowe czujniki), czujników temperatury, fotorezystorów - czujnik zmierzchu, czujnik ciśnienia i wiele innych.
• Wejście cyfrowe w standardzie 1-Wire - pomiar do 8 sond temperatury DS18B20
• Wejście cyfrowe w standardzie I2C - dla wielu różnych czujników lub rozszerzenia wyjść.
• Magistrala szeregowa (UART 3.3V).
• 2 wejścia logiczne - jako monitor stanu (otwórz/zamknij drzwi, czujniki PIR, itp.), jako przycisk do ręcznego przełączania.
• 1 przekaźnik (NO, C, NC).
• Pomiar napięcia zasilania i temperatury na płytce.

Oprogramowanie

• Konfiguracja przez stronę internetową.
• Obsługa komend i notyfikacji SMS.
• Zmiana stanu wyjścia przez wykonanie połączenia z autoryzowanego numeru.
• Obsługa do 100 numerów autoryzowanych do funkcji dzwonienia.
• Obsługa protokołów komunikacyjnych HTTP (GET) i MQTT.
• Kalibracja czujników.
• Obliczanie różnicy odczytów z wejść.

Lista aktualnie obsługiwanych czujników i urządzeń

• Wejścia analogowe (pomiar napięcia w zakresie wejść, pozostałe obsługiwane w oprogramowaniu)
  • czujnik prądu DC: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800, LA100P, R=0.1Ω, R=0.01Ω, R=0.05Ω
• Wejścia logiczne (cyfrowe)
  • czujnik magnetyczny otworzenia drzwi, itp.
• Magistrala 1-Wire
  • czujnik temperatury DS18B20
• Magistrala I2C
  • czujniki wilgotności: BME280 (wilgotność, temperatura, ciśnienie atmosferyczne)
  • czujnik cząstek stałych SPS30 (PM1, PM2.5, PM4, PM10)
  • rozszerzenie wyjść OUT1-4 PCF8574
• Port szeregowy
  • czujniki CO2 MH-Z16, MH-Z19
  • Czujnik ozonu GMQ125
• Port MODBUS (poprzez dodatkowy konwerter RS485)
  • 2-kierunkowe liczniki energii SDM120M i SDM72D-M (odczyty mocy, energii, napięcia, prądu i innych parametrów w zależności od licznika) – Opcje w trakcie opracowywania, mogą zostać dodane nowe funkcje.
  • Kontroler Danfos EKC 202C

Specyfikacja techniczna
