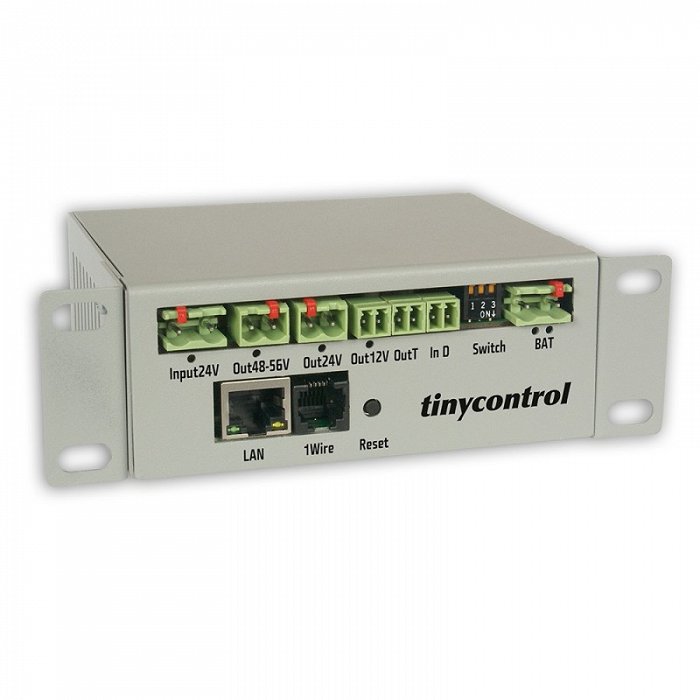

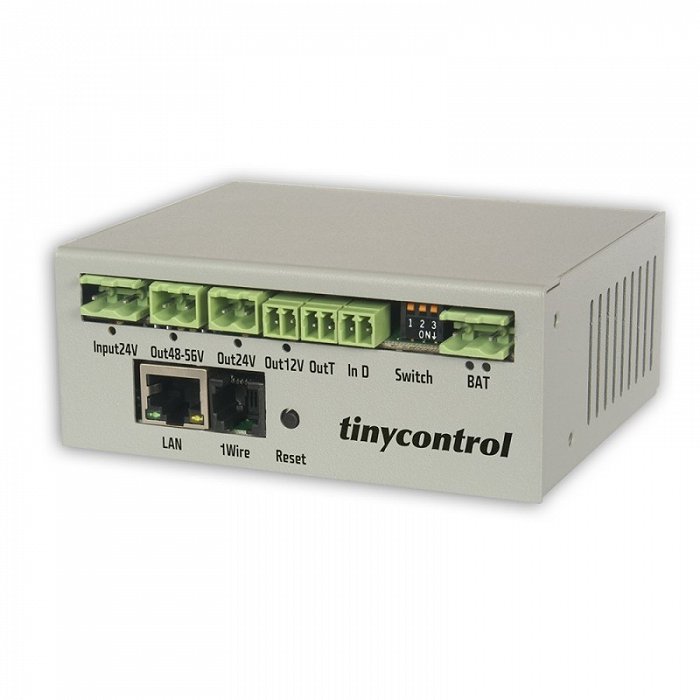

Opis produktu
Przetwornica DC/DC 120W jest bardzo przydatna w systemach telekomunikacyjnych i wszędzie tam gdzie potrzebujemy gwarantowanego zasilania z backupem z pojedynczej baterii, i kilku
napięć wyjściowych: 12V, 24V, 48V/56V.
Pierwszą unikalną cechą naszego produktu są trzy wielkości napięcia wyjściowego z jednego napięcia zasilania i backupu z jednej baterii 12V. Daje to duże oszczędności w zakupie i
eksploatacji akumulatorów i urządzeń zasilających wszędzie tam, gdzie wymagamy napięcia 24V oraz 48V. Dodatkowo napięcie 48V może zostać przełączone na 56V (często obecnie spotykane przy zasilaniu
urządzeń przez długie kable Ethernet).

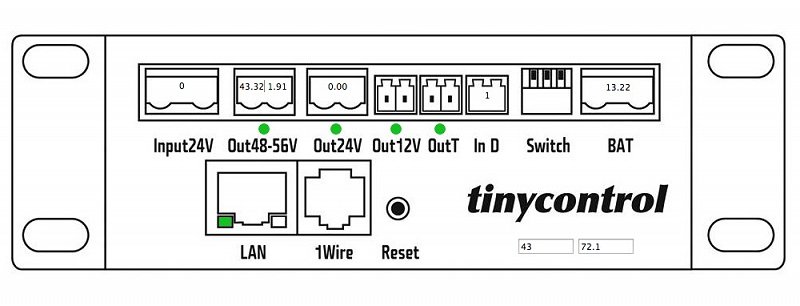

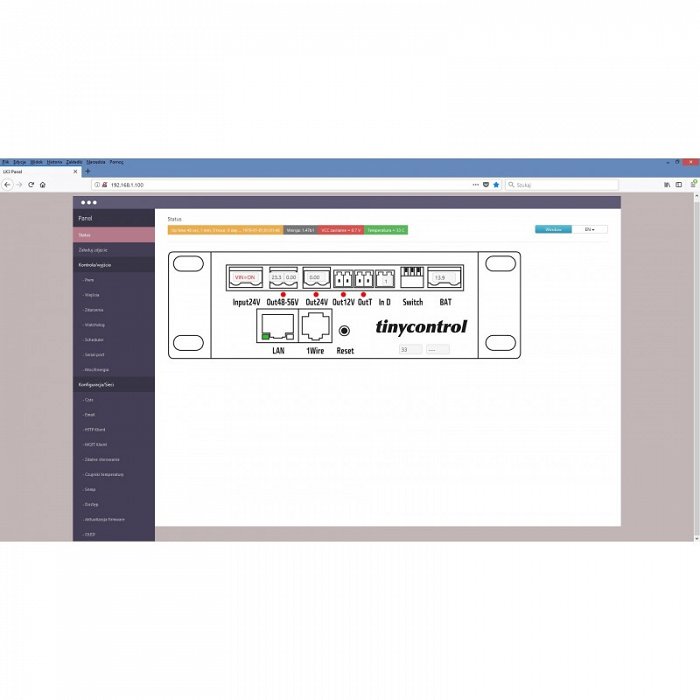

Drugą unikalną cechą przetwornicy jest opcja zarządzania przez sieć LAN i Internet. Mamy wtedy dostęp do informacji o braku zasilania sieciowego, napięciu baterii, prądach na

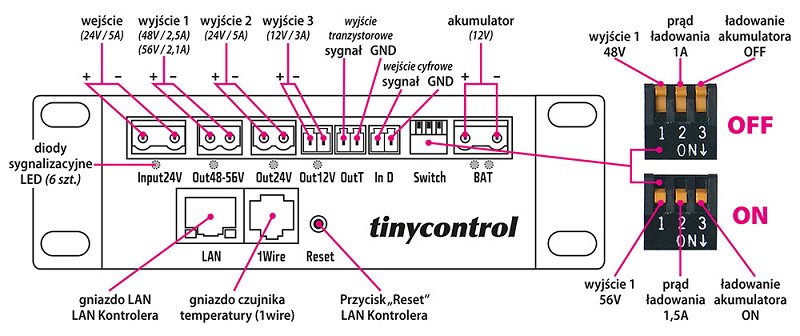

wyjściach 24V i 48/56V oraz mamy możliwość odłączenia lub zresetowania wyjść. Dodatkowo wyprowadzone jest kontrolowane wyjście tranzystorowe, które może sterować np. przekaźnikiem albo
wentylatorem, oraz wejście cyfrowe do np. monitorowania otwarcia drzwiczek skrzynki zasilającej. Dodatkową funkcjonalność zapewnia pomiar temperatury. Do dyspozycji jest wewnętrzny czujnik
temperatury oraz cyfrowy port magistrali 1-Wire do podłączenia czujników DS18B20. Możemy w ten sposób mierzyć temperaturę w dowolnym punkcie szafy zasilającej. Wszystkie wymienione pomiary mogą być

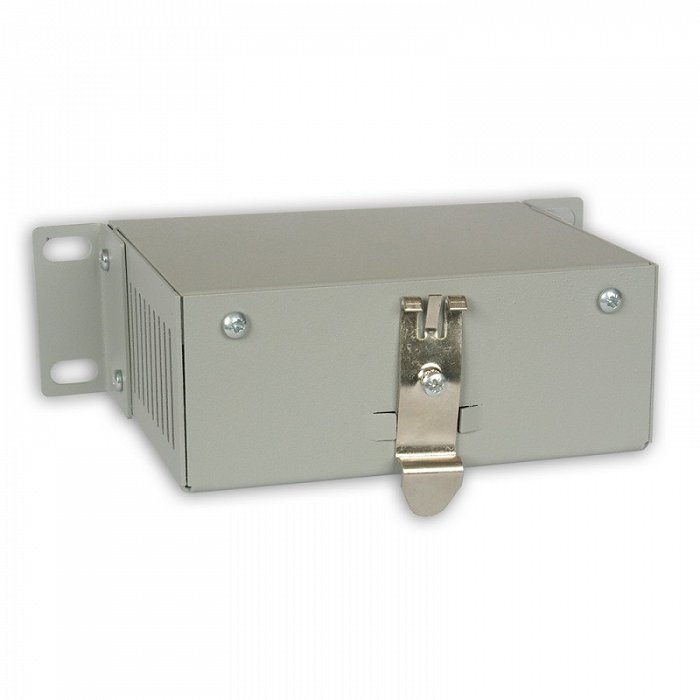

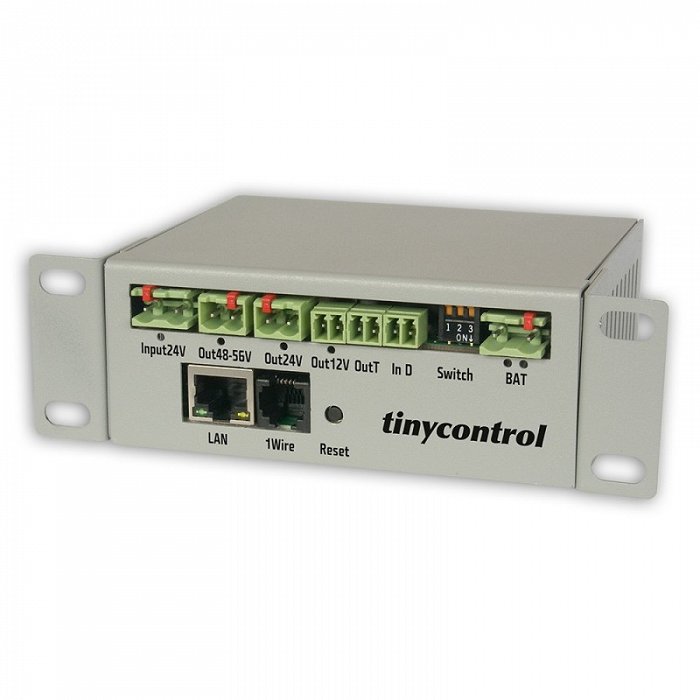

wysyłane w celu monitorowania na serwerze poprzez protokół SNMP i HTTP. Praktycznym rozwiązaniem jest także obudowa o wysokości 1U do szaf rack oraz opcjonalny uchwyt do montażu na szynie DIN.
Podstawowe własności
- Kompaktowe rozwiązanie zasilania.
- 3 typowe napięcia wyjściowe 12V, 24V, 48V (lub 56V).
- Wymaga tylko jednego akumulatora 12V.
- Zdalne zarządzanie.
Przykłady zastosowania
- Zasilanie urządzeń telekomunikacyjnych.
- Zasilanie innych urządzeń wymagających podtrzymania zasilania i kilku napięć wyjściowych.
Specyfikacja techniczna
Moc znamionowa
Całkowita moc | 100W |
---|---|
Zalecane napięcie zasilania | 24V |
Maksymalny prąd wyjściowy 24V | 4A |
Maksymalny prąd wyjściowy 48V | 2A |
Maksymalny prąd wyjściowy 12V | 1.5A |
Maksymalny prąd wyjściowy OutT | 0.5A |
Moc maksymalna
Przez krótki czas, np. uruchomienie urządzenia. Istnieje ryzyko przegrzania przy zasilaniu z baterii.
Całkowita moc | 120W |
---|---|
Zalecane napięcie zasilania | 24V |
Maksymalny prąd wyjściowy 24V | 5A |
Maksymalny prąd wyjściowy 48V | 2.5A |
Maksymalny prąd wyjściowy 12V | 2A |
Maksymalny prąd wyjściowy OutT | 0.5A |
Typowa (zalecana) praca z obciążeniem dla wszystkich wyjść
Zalecane napięcie zasilania | 24V |
---|---|
Prąd wyjściowy 24V | 1.8A |
Prąd wyjściowy 48V | 0.7A |
Prąd wyjściowy 12V | 1A |
Prąd wyjściowy OutT | 0.2A |
Inne parametry
Zabezpieczenie | 6A |
---|---|
Napięcie odcięcia baterii | 11V |
Zalecany akumulator | żelowy lub kwasowy |
Zakres temperatury pracy | -20 do +40 °C (praca w wyższych temperaturach dozwolona tylko z chłodzeniem) |
Typ obudowy | 1U z opcją montażu na szynie DIN |
Wymiary (wysokość x szerokość x długość) | 45 x 90 x 110 mm (bez uchwytów) 45 x 90 x 147 mm (z uchwytami) |
Waga | 490g (z uchwytami) 460g (bez uchwytów) |
Gwarancja: 12 m-cy
