Opis produktu
Wysokiej jakości polski produkt firmy Pulsar!
UWAGA: ISTNIEJE MOŻLIWOŚĆ WYKRĘCENIA MODUŁU ZASILAJĄCEGO Z OBUDOWY!
Cechy zasilacza:
Opis:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 48 V DC (+/-15%). Zasilacz dostarcza napięcia U=54 V DC o wydajności prądowej I = 2A + 0,2A ładowanie akumulatora.

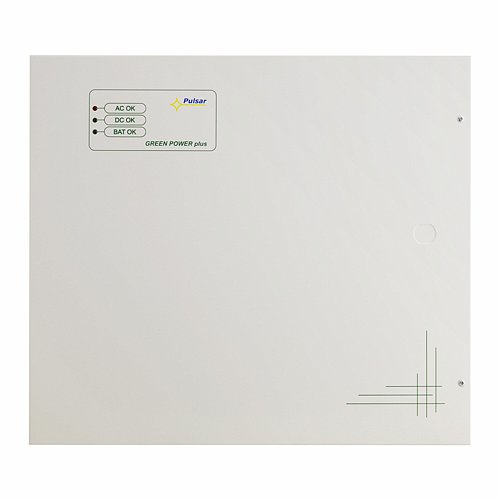

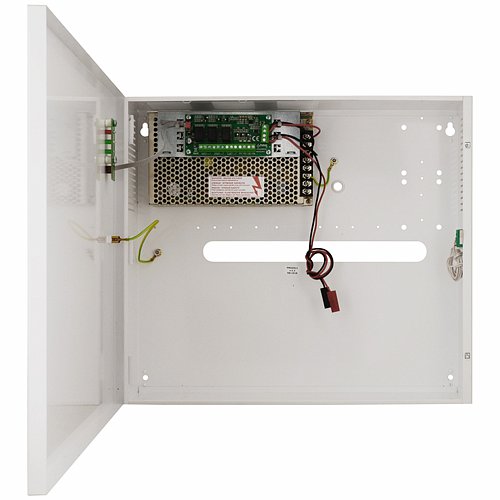

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 4x7Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
Dane techniczne:
Wyjścia techniczne:
Gwarancja: 48 m-cy
UWAGA: ISTNIEJE MOŻLIWOŚĆ WYKRĘCENIA MODUŁU ZASILAJĄCEGO Z OBUDOWY!
Cechy zasilacza:
- bezprzerwowe zasilanie DC 54V/2A
- miejsce na akumulator 4x7Ah/12V
- szeroki zakres napięcia zasilania AC 88÷264V
- wysoka sprawność 84%
- kontrola ładowania i konserwacji akumulatora
- ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
- prąd ładowania akumulatora 0,2A
- zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
- sygnalizacja optyczna LED
- wyjścia techniczne EPS zaniku sieci 230V (przekaźnikowe i typu OC)
- wyjście techniczne PSU awarii zasilacza (przekaźnikowe i typu OC)
- wyjście techniczne LoB niskiego napięcia akumulatora (przekaźnikowe i typu OC)
- zabezpieczenia: - przeciwzwarciowe SCP
- nadnapięciowe OVP
- przepięciowe (wejście AC)
- antysabotażowe
- przeciążeniowe OLP
Opis:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 48 V DC (+/-15%). Zasilacz dostarcza napięcia U=54 V DC o wydajności prądowej I = 2A + 0,2A ładowanie akumulatora.
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 4x7Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
Dane techniczne:
- Typ zasilacza: A (EPS - External Power Source)
- Zasilanie: 88÷264V AC 50÷60Hz
- Pobór prądu: 1,5A@230VAC max.
- Moc zasilacza: 120W max.
- Sprawność: 84%
- Napięcie wyjściowe: 44V÷54V DC – praca buforowa; 37V÷54V DC – praca bateryjna
- Prąd wyjściowy tAMB<30°C: 2 A + 0,2A ładowanie akumulatora
- Prąd wyjściowy tAMB=40°C: 1,4 A + 0,2A ładowanie akumulatora
- Zakres regulacji napięcia wyjściowego: 48÷58VDC
- Napięcie tętnienia: 110mV p-p max.
- Prąd ładowania akumulatora: 0,2A
- Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
- Zabezpieczenie przeciążeniowe OLP: 105-135% mocy zasilacza, automatyczny powrót
- Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik
- Zabezpieczenie przepięciowe: warystory
- Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<39 V (± 5%) – odłączenie zacisku akumulatora
- Zabezpieczenie antysabotażowe: 1x mikrowyłącznik, styki NC (obudowa zamknięta), otwarcie obudowy 0,5A@50VDC max
- Optyczna sygnalizacja pracy: tak - diody LED
- Warunki pracy II klasa środowiskowa, -10 oC÷40 oC

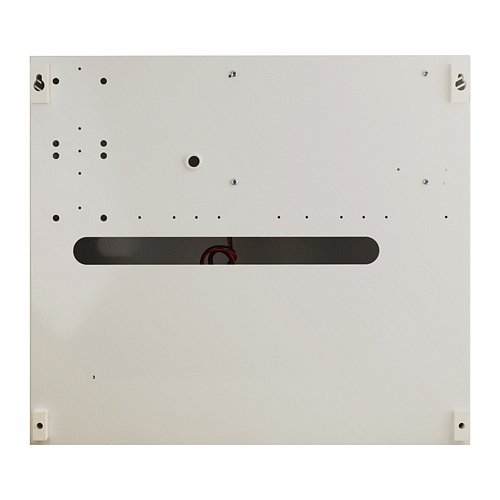

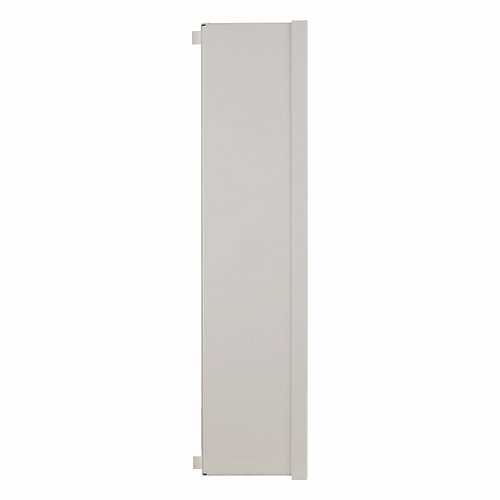

- Obudowa: Blacha stalowa, DC01 0,7mm, kolor RAL9003
- Wymiary: 405 x 355 x 90+8 (WxHxD)
- Waga netto/brutto: 3,70kg/ 4,0kg
- Miejsce na akumulator: 4x7Ah/12V (SLA) max. (360x1170x85mm (WxHxD) max.)
- Zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka

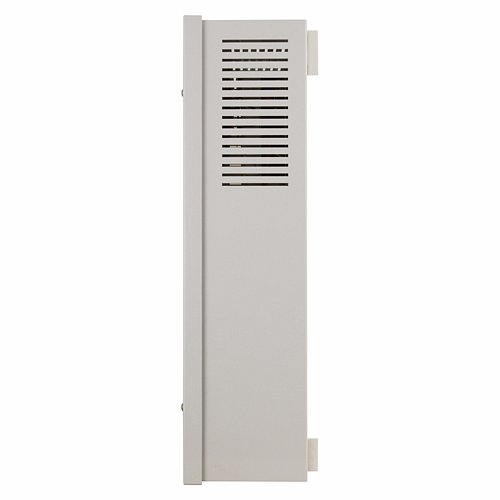

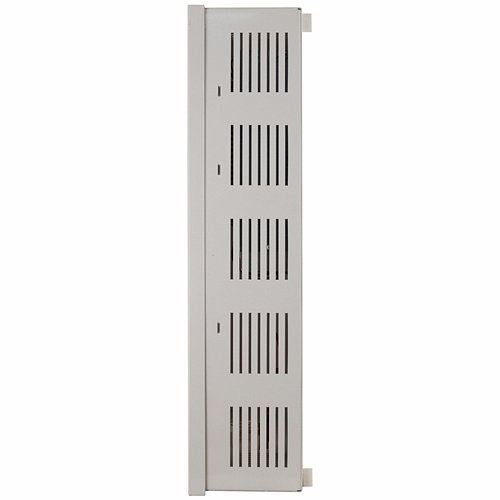

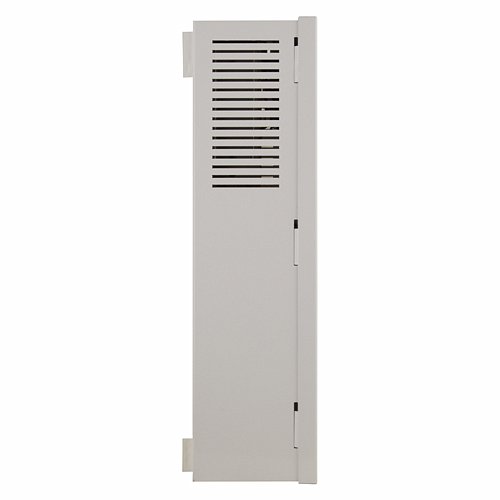

- Uwagi: obudowa posiada dystans od ściany (podłoża) - 8 mm; chłodzenie zasilacza: konwekcyjne
- Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5
Wyjścia techniczne:
- EPS; wyjście sygnalizujące awarię zasilania AC:
- typu przekaźnikowego: 1A@ 30VDC/50VAC,
- typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, - PSU; wyjście sygnalizujące brak napięcia DC/awarię zasilacza:
- typu przekaźnikowego: 1A@ 30VDC/50VAC
- typu OC, 50mA max. stan normalny: L (0V), awaria: poziom hi-Z - LoB wyjście sygnalizujące niski poziom napięcia akumulatora:
- typu przekaźnikowego: 1A@ 30VDC/50VAC
- typu OC, 50mA max. stan normalny (UBAT >46V): L (0V), awaria (UBAT <46V): poziom hi-Z
Gwarancja: 48 m-cy
Cechy produktu
Napięcie wyjściowe | 48V - 52V |
