Opis produktu
Opis:

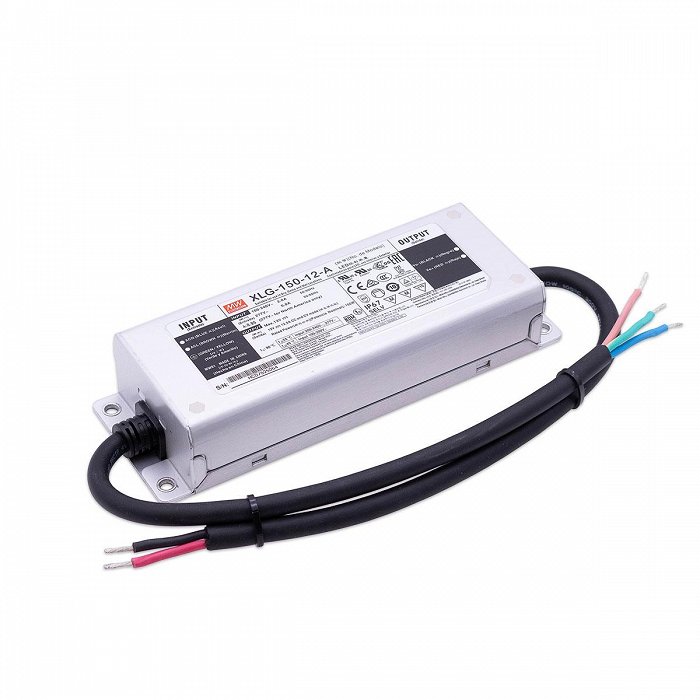

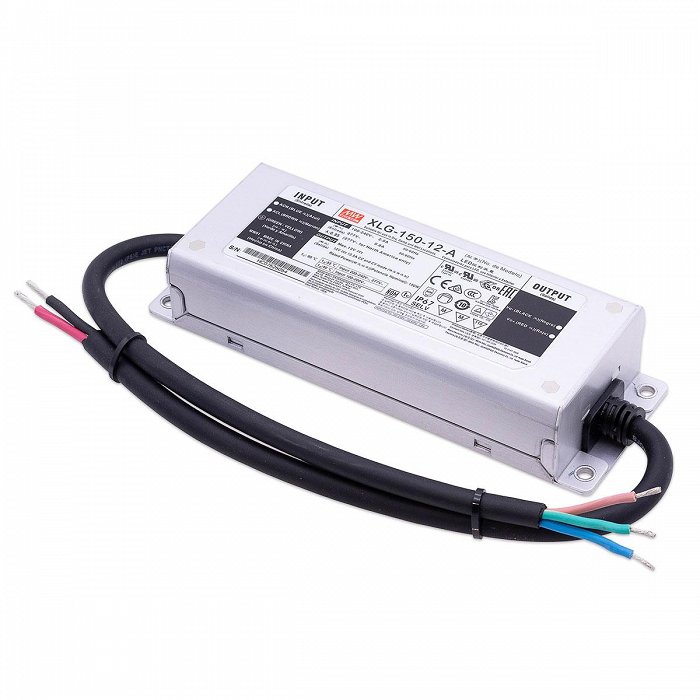

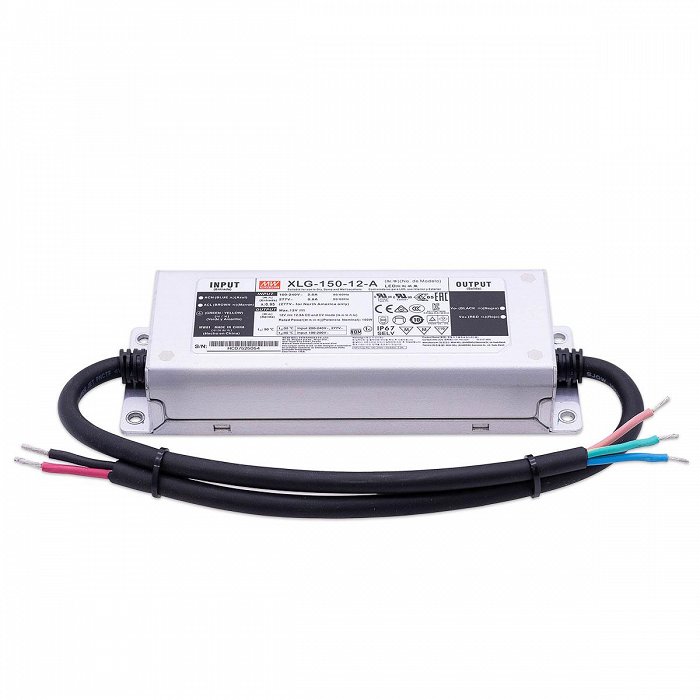

Zasilacz impulsowy marki Mean Well o napięciu nominalnym 12V DC w modułowej obudowie z serii XLG spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w oświetlenia LED – zastosowania uliczne, architektoniczne, przemysłowe i inne aplikacje pracujące w trudnych warunkach środowiskowych.
Urządzenie wyposażono w funkcję aktywnej korekcji mocy (Active PFC).
Niewielkie wymiary pozwalają na montaż w trudno dostępnych miejscach oraz tam gdzie potrzebna jest minimalizacja zajmowanego miejsca. Zasilacz można zamontować na szynie DIN przy zastosowaniu specjalnych uchwytów.
Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -40 do +90oC.
Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 95-108% mocy nominalnej.
Główne cechy:
Specyfikacja techniczna:
Parametry wyjściowe:
Napięcie wyjścia: 12V DC
Prąd wyjściowy: 12.5A
Zakres prądu wyjściowego: 6.5 – 12.5A
Moc: 150W
Zakłócenia i szumy: 240mV p-p
Zakres napięcia wyjściowego: 8.4 – 12.0 DC
Tolerancja napięcia wyjściowego: ±3%
Stabilizacja od zmian sieci: ± 0,5%
Stabilizacja od zmian obciążenia: ± 2%
Czas ustalania/narastania/trzymania: 500ms/100ms/10ms
Parametry wejściowe:
Zakres napięcia wejściowego: 100-305AC lub 142-431VAC
Zakres częstotliwości: 47 – 63Hz
Sprawność: 91.5%
Prąd wejściowy: 1A (przy 230V AC)
Max udar prądu: 50A (przy 230V AC)
Prąd upływu: < 0.75mA (przy 277V AC)
Zabezpieczenia:
Przed przeciążeniem: 95% – 108% maksymalnej mocy wyjściowej.
Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
Środowisko:
Temperatura pracy: -40 do +90oC
Wilgotność pracy: 20 – 95% (nieskondensowana)
Temperatura i wilgotność składowania: -40 do +80oC, 10 – 95 RH
Sprawność w funkcji temperatury: ± 0,06% / oC (0 – 60oC) na wyjściu
Wibracje: 10 – 500Hz, 5G 12min/1 cykl, 72 min wzdłuż każdej osi X,Y,Z
Bezpieczeństwo:
Standardy: UL8750(type”HL”), UL879,CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14; EAC TP TC 004; IS15885(
Napięcia próby izolacji: I/P-O/P: 3,75kV AC, I/P-FG: 2kV AC, O/P-FG: 1,5kV AC
Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC
EMI emitowane i przewodzone: EN55015,EN61000-3-2 Class C (@load50%) ;
Harmoniczne: Zgodne z normą EN61000-3-2,3
Odporność na EMS: Zgodne z normą EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level
Inne:
MTBF: min. 213.3 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC)
Wymiary: 180 x 63 x 35,5 mm (długość x szerokość x wysokość)
Waga: 0,8kg
Uwagi:
1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.
2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.
3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
Gwarancja: 60 m-cy
Zasilacz impulsowy marki Mean Well o napięciu nominalnym 12V DC w modułowej obudowie z serii XLG spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w oświetlenia LED – zastosowania uliczne, architektoniczne, przemysłowe i inne aplikacje pracujące w trudnych warunkach środowiskowych.
Urządzenie wyposażono w funkcję aktywnej korekcji mocy (Active PFC).
Niewielkie wymiary pozwalają na montaż w trudno dostępnych miejscach oraz tam gdzie potrzebna jest minimalizacja zajmowanego miejsca. Zasilacz można zamontować na szynie DIN przy zastosowaniu specjalnych uchwytów.
Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -40 do +90oC.
Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 95-108% mocy nominalnej.
Główne cechy:
- Zasilacz stałonapięciowy z funkcją stałoprądową
- Produkt renomowanego producenta Mean Well
- Wbudowana aktywna funkcja korekcji mocy (Active PFC)
- Pobór mocy w trybie „stand by” < 0.5W
-
Klasa szczelności IP67
- Chłodzenie swobodnym przepływem powietrza
- Szeroki zakres temperatury pracy
- Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe / Termiczne
-
Wyjście prądowe ustawiane potencjometrem
- Testowane pod pełnym obciążeniem
- Wysoka sprawność, niezawodność oraz długa żywotność (>50000 godzin)
- 5 lat gwarancji
Specyfikacja techniczna:
Parametry wyjściowe:
Napięcie wyjścia: 12V DC
Prąd wyjściowy: 12.5A
Zakres prądu wyjściowego: 6.5 – 12.5A
Moc: 150W
Zakłócenia i szumy: 240mV p-p
Zakres napięcia wyjściowego: 8.4 – 12.0 DC
Tolerancja napięcia wyjściowego: ±3%
Stabilizacja od zmian sieci: ± 0,5%
Stabilizacja od zmian obciążenia: ± 2%
Czas ustalania/narastania/trzymania: 500ms/100ms/10ms
Parametry wejściowe:
Zakres napięcia wejściowego: 100-305AC lub 142-431VAC
Zakres częstotliwości: 47 – 63Hz
Sprawność: 91.5%
Prąd wejściowy: 1A (przy 230V AC)
Max udar prądu: 50A (przy 230V AC)
Prąd upływu: < 0.75mA (przy 277V AC)
Zabezpieczenia:
Przed przeciążeniem: 95% – 108% maksymalnej mocy wyjściowej.
Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
Nadnapięciowe: 13.5 – 17.7V
Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
Temperaturowe: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
Przeciwzwarciowe: „tryb czkawki”; powrót po ustąpieniu zwarcia
Przeciwzwarciowe: „tryb czkawki”; powrót po ustąpieniu zwarcia
Środowisko:
Temperatura pracy: -40 do +90oC
Wilgotność pracy: 20 – 95% (nieskondensowana)
Temperatura i wilgotność składowania: -40 do +80oC, 10 – 95 RH
Sprawność w funkcji temperatury: ± 0,06% / oC (0 – 60oC) na wyjściu
Wibracje: 10 – 500Hz, 5G 12min/1 cykl, 72 min wzdłuż każdej osi X,Y,Z
Bezpieczeństwo:
Standardy: UL8750(type”HL”), UL879,CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14; EAC TP TC 004; IS15885(
Napięcia próby izolacji: I/P-O/P: 3,75kV AC, I/P-FG: 2kV AC, O/P-FG: 1,5kV AC
Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC
EMI emitowane i przewodzone: EN55015,EN61000-3-2 Class C (@load50%) ;
Harmoniczne: Zgodne z normą EN61000-3-2,3
Odporność na EMS: Zgodne z normą EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level
Inne:
MTBF: min. 213.3 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC)
Wymiary: 180 x 63 x 35,5 mm (długość x szerokość x wysokość)
Waga: 0,8kg
Uwagi:
1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.
2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.
3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
Gwarancja: 60 m-cy
Pliki do pobrania
Karta katalogowa zasilacza | plik PDF, 244.98 KB |
