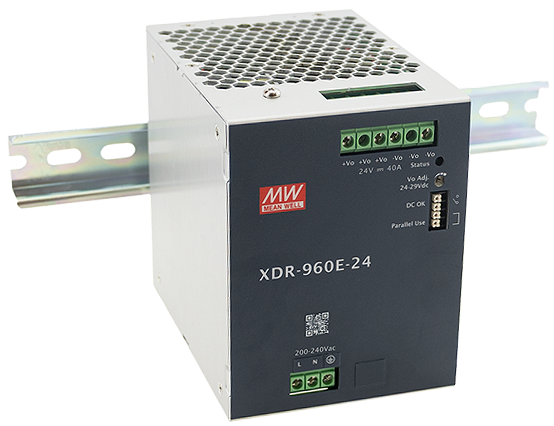

Zasilacz na szynę DIN MeanWell XDR-960E-24 24V 40A 960W

Opis:
Zasilacz impulsowy marki Mean Well o napięciu nominalnym 24V DC w modułowej obudowie z serii XDR spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w systemach automatyki przemysłowej, do sterowania maszyn, zasilania oświetlenia oraz szerokiej gamy urządzeń.

Zasilacze te przeznaczone są do montażu na szynie DIN TS-35/7.5 lub 15.

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -40 do +70^oC.
Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 105-130% mocy nominalnej.

Główne cechy:

• Uniwersalny zakres napięcia wejściowego AC – 85-264V AC; 120-370V DC
• Niewielkie rozmiary – szerokość 96mm
• Produkt renomowanego producenta Mean Well
• Wysoka sprawność – 94.5% oraz niewielki pobór mocy bez obciążenia – 3.9W
• Wbudowany układ ograniczający prąd wyjściowy
• Możliwość zwiększenia sumarycznej mocy systemu do 3840W (3+1) poprzez podłączenie równoległe
• Chłodzenie swobodnym przepływem powietrza
• Szeroki zakres temperatury pracy
• Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe/ Temperaturowe
• Wbudowany przekaźnik DC OK
• Testowane pod pełnym obciążeniem
• Wysoka sprawność, niezawodność oraz długa żywotność
• Montaż na szynie DIN

• 3 lata gwarancji


Specyfikacja techniczna:
Parametry wyjściowe:
Napięcie wyjścia: 24V DC
Prąd wyjściowy: 40A
Zakres prądu wyjściowego: 0 – 40A
Moc: 960W
Zakłócenia i szumy: 100mV p-p
Zakres napięcia wyjściowego: 24.0 – 29.0V DC
Tolerancja napięcia wyjściowego: ±1%
Stabilizacja od zmian sieci: ± 0.5%
Stabilizacja od zmian obciążenia: ± 1%
Czas ustalania/narastania/trzymania: 500ms/50ms/12ms
Zużycie energii bez obciążenia: 3.9W

Parametry wejściowe:
Zakres napięcia wejściowego: 180-264VAC lub 254,5-370VDC
Zakres częstotliwości: 47 – 63Hz
Sprawność: 94.5%
Prąd wejściowy: 5A (przy 230V AC)
Max udar prądu: 30A (przy 230V AC)

Zabezpieczenia:
Przed przeciążeniem: 105% – 130% maksymalnej mocy wyjściowej.
Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.

Nadnapięciowe: 30,0 –34,0V

Temperaturowe:
Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje automatycznie po spadku temperatury.


Środowisko:
Temperatura pracy: -40 do +70^oC
Wilgotność pracy: 20 – 95% (nieskondensowana)
Temperatura i wilgotność składowania: -40 do +85^oC, 10 – 95 RH
Sprawność w funkcji temperatury: ± 0,03% / ^oC (0 – 50^oC) na wyjściu
Wibracje: 10 – 500Hz, 5G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:
Napięcia próby izolacji: I/P-O/P: 4kV AC, I/P-FG: 2kV AC, O/P-FG: 1,5kV AC, O/P-DC OK: 0.5kV AC
Rezystancja izolacji: I/P-O/P: 100MΩ / 500V DC

Inne:
MTBF: 169,9 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25^oC)
Wymiary: 96 x 125.2 x 116mm (długość x szerokość x wysokość)
Waga: 1,93kg

Uwagi:
1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25^oC, 70% RH wilgotności.
2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.
3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.

Gwarancja: 36 m-cy
