Kontroler LAN LK2 V2.0 w obudowie

Dodatkowe zdjęcia

Kod produktu: LANKONTROLER-LK2

Produkt wycofany ze sprzedaży

Producent: Tinycontrol

Cena:

165,00 zł brutto

134,15 zł netto

Koszty wysyłki: od 11,00 zł

Zamów przez telefon

62 732 04 49
691 099 789

pn-pt: 9.00 - 18.00

Mam pytanie

Opis produktu

Od 18-go lutego 2014 nasza firma wprowadza nową wersję płytki LAN Kontrolera, oznaczoną V2.0. W oparciu o opinie użytkowników wprowadziliśmy pewne zmiany dla wygodniejszego posługiwania się naszym urządzeniem.
Oczywiście wraz z tą zmianą, będą sukcesywnie dodawane nowe możliwości funkcjonalne, zależne od firmwaru. Będą to zmiany bardziej stopniowe, o których będziemy informowali na naszej stronie www.tinycontrol.pl, a nowe pliki będą publikowane i możliwe do ściągnięcia z zakładki Firmware.
Prosimy tylko bacznie zwrócić uwagę, aby ładować pliki przeznaczone do odpowiedniej wersji hardwarowej HW.

Ważniejsze zmiany:
  • rozłączalne złącza - pozwolą na łatwiejsze przykręcenie wyprowadzeń i operowanie kablami gdy płytka jest przymocowana
  • dodatkowe wyjście tranzystorowe, dające napięcie zasilania na złączu, do sterowania odbiornikami o poborze prądu do 1A
  • uporządkowane 4 wejścia logiczne na krawędzi płytki, z których jedno jest wejściem licznika impulsowego
  • dodatkowe złącze IDC10-2, na którym wyprowadzono dodatkowe 2 wejścia analogowe, 3 dodatkowe wyjścia PWM i wejście do czujnika DHT22
  • przygotowane miejsce do montowania modułu bezprzewodowego do sterowania lub zbierania danych z sensorów.
  • zmniejszenie zakresu napięcia zasilania do 28V
  • brak wejść analogowych czujników temperatury NTC i KTY

Dodatkowo, w niedługim czasie do LAN Kontrolera pojawi się płytka "córka" montowana nad właściwą płytka, która będzie ułatwiała zastosowanie dodatkowych wejść do pomiarów prądu oraz wyjść PWM.
Firmware będzie także przystosowany do pomiaru prądu przy pomocy płytek z czujnikiem Halla ACS711EX. Pracujemy także nad nową obudową dostosowaną do obu płytek.

Kontroler LAN to proste, ale innowacyjne urządzenie, jakiego od dawna brakowało na rynku rozwiązań sieciowych. Mała płytka spełnia rolę serwera WWW na którym prezentowane są odczyty różnego rodzaju czujników oraz pozwala kontrolować zdalnie do 5 wyjść.
Dodatkowo funkcja tablicy zdarzeń pozwalają zaprogramować odpowiednie działanie przy spełnieniu warunku na którymś z sensorów. Dla ISP przygotowano funkcję watchdog, sprawdzającą pingiem do 5-ciu urządzeń sieciowych i w razie braku odpowiedzi uruchamiającą wyjścia przekaźnikowe. Przydatny dla wielu zastosowań może być Scheduler, pozwalający włączać lub wyłączać urządzenia o określonej porze lub na określony czas. Dostępne jest także wyjście z modulacją PWM do sterowania np jasnością oświetlenia lub prędkości silnika elektrycznego.
Zapis i wykreślanie graficzne odczytów nie jest możliwe bezpośrednio na wbudowanym serwerze tak małej płytki, ale dzięki obsłudze protokołu SNMP możliwe jest na zewnętrznym serwerze.
Dla ułatwienia odległych instalacji płytka może być zasilana przez PoE.

Mamy nadzieję, że LAN kontroler będzie znajdował co raz to nowe zastosowania nie tylko w sieciach ISP, ale przede wszystkim jako prosta automatyka domowa, kontrola stanu wszelkiego rodzaju instalacji, do pomiaru źródeł energii odnawialny lub jako prosty miernik zużycia energii przez różne odbiorniki. Dlatego też będzie rozbudowywana oferta czujników do realizacji takich pomiarów.
Bardzo prosimy wszystkich klientów o przysyłanie nam pomysłów zastosowań i dzielenie się swoimi oryginalnymi realizacjami.
Dla trudniejszych, ale powtarzalnych przypadków będą przygotowywane wersje ze zmodyfikowanych firmwarem, a zwlaszcza tablicą działań uwzględniającą specyficzne zależności.

W celu rozszerzenia zastosowań naszego Kontrolera LAN wprowadziliśmy linie kilku rodzajów firmware (oprogramowania zarządzającego umiejscowionego w urządzeniu) odpowiedniego do różnych zastosowań.
Jest to jedyna możliwość, ze względu na bardzo różnorodne potrzeby użytkowników z jednej strony, a ograniczone możliwości sprzętowe z drugiej. Zmiana oprogramowania jest możliwa przez użytkownika programem LAN Controller Tools.exe (tylko Windows XP) lub poprzez protokół TFTP, tak jak opisano w instrukcji.
- 2.xx - wersja standardowa, zawiera oprócz głownej strony z odczytami czujników, zakładkę Events Config do programowania tablicy zdarzeń, Watchdog do ustawienia monitorowania 5 ciu urządzen sieciowych, Scheduler do programowania zdarzeń czasowych i Network Config do wszelkich innych ustawień.
- 3.xx - wersja Smart Home pozbawiona jest zakładki Watchdog, dodane zostały: obsługa czujnika DTH11, odczyt 6-ciu sond temperatury DS18B20,  praca wejść cyfrowych jako włączników bistabilnych - do obsługi ściennych włączników światła.

Przykłady zastosowań:
ISP:
- watchdog ISP do sprawdzania połączenia Ethernet i ew. resetu urządzeń,
- kontrola temperatury lub obecności osób w serwerowni i zdalna lub automatyczna reakcja,
- przekazywanie warunków pogodowych przy okazji obrazów z kamer IP.

Automatyka domowa:
- włączenie automatyczne piecyka gdy temp. spadnie poniżej ustawionej i wyłączenie gdy wzrośnie,
- sterowanie wł/wył oświetlenia lub innych urządzeń zdalnie lub wg programu, sterowanie jasnością,
- wyłączanie telewizora gdy pilot ma akurat ktoś inny ;-),
- sterowanie nawadnianiem - dość z uciążliwym zaglądaniem do garażu aby zmodyfikować czas podlewania - teraz zrobimy to zza biurka, możemy także włączyć zraszacz gdy akurat przechodzi obok nasza ulubiona sąsiadka ;-)

Instalacje:
- kontrola temperatury i ew. prosta automatyka instalacji CO,
- kontrola temperatur i ciśnienia oraz ew. prosta automatyka instalacji solarnej,
- pomiary pracy pompy ciepła,
- monitoring napięcia zasilającego i ew. automatyczne przełączanie na źródła zapasowe,
- zdalna kontrola zużycia energii poprzez wyjście impulsowe licznika en. elektrycznej,
- zdalne włączanie odległych urządzeń z prostego panelu operatorskiego (remote control, bez komputera),
- zdalne (przez sieć kablową lub bezprzewodowo) przekazywanie poleceń dla wyjścia jednego LAN Kontrolera z wejścia lub zdarzenia innego LAN Kontrolera.

Energetyka odnawialna:
- pomiary pracy ogniw słonecznych.
- pomiary pracy turbin wiatrowych,
- prosta kontrola ładowania akumulatorów,
- pomiar zużycia energii przez odbiorniki prądu stałego.

Agrotechnika:
- kontrola i sterowanie temperaturą i wilgotnością w szklarniach,
- cykliczne sterowanie pracą karmików  i innych urządzeń w hodowli,
- nawadnianie.

Podstawowe właściwości:

- 5 wejść analogowych: pomiar temperatury, napięcia i prądu oraz pośrednio innych wielkości fizycznych,
- wejście cyfrowe w standardzie 1wire: pomiar od 4 do 6ciu sond temperatury DS18B20,

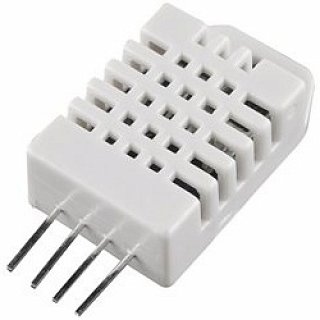

- wejście cyfrowe do obsługi czujnika temperatury i wilgotności DHT22,
- 4 wejścia logiczne: jako czujnik stanu do monitoringu, jako licznik impulsów z licznika energii, czujnika wilgotności,
- 1 przekaźnik (NZ, NO, C),
- 1 wyjście tranzystorowe, dające napięcie zasilania na zaciskach, do sterowania odbiornikami o poborze prądu do 1A,
- 4 wyjścia do załączania przekaźników, tranzystorów itp.,
- 1 wyjście PWM: 2,6KHZ do 4MHz,
- pomiar temperatury i napięcia zasilania na płytce,
- zabezpieczenie przed odwrotną polaryzacją,
- płytka pasuje do obudowy Z-67. .

Podstawowe możliwości (mogą się różnic w zależności od wersji firmware):
- zarządzanie przez WWW lub SNMP v2,
- upgrade przez protokół TFTP,
- odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony,
- możliwość przełączania do 5-ciu przekaźników bezpośrednio ze strony WWW,
- tablica zdarzeń dla każdego wejścia i wyjścia do samodzielnego zaprogramowania przez użytkownika,
- Scheduler (załączanie wyjść o określonych godzinach w ciągu tygodnia),
- Watchdog IP do 5 urządzeń IP,
- monitoring dodatkowych urządzeń np. czujek, stanów położenia,
- pomiar temperatury otoczenia i napięcia zasilania urządzenia,
- pomiar napięcia, temperatury, prądu z podłączonych czujników,
- pomiar mocy i energii dla napięcia stałego,
- pomiar temperatury i wilgotności czujnikiem DHT22,
- pomiar energii elektrycznej poprzez zliczanie impulsów na wy liczników energii,
- możliwość dołączenia dodatkowej płytki z 4 przekaźnikami lub 4-ma odłączanymi portami PoE,
- ustawianie czasu ręcznie lub wg serwera NTP,
- możliwość kalibracji wskazań czujników,
- sterowanie częstotliwością i wypełnieniem przebiegu PWM,
- zdalne sterowanie - każde z wyjść urządzenia ustawionego jako serwer może być sterowane z wejść cyfrowych wielu LAN Kontrolerów ustawionych jako klient,
- powiadamianie mailem lub poprzez SNMP TRAP o zaprogramowanych zdarzeniach,
- automatyczne wysyłanie wartości i stanu czujników w określonych interwałach poprzez na serwer SNMP,
- obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP,
- obsługiwane czujniki temperatury: PT1000, DS18B20
- obsługa protokołu 1wire

Mamy nadzieję, że LAN kontroler będzie znajdował co raz to nowe zastosowania nie tylko w sieciach ISP, ale przede wszystkim jako prosta automatyka domowa, kontrola stanu wszelkiego rodzaju instalacji, do pomiaru źródeł energii odnawialny lub jako prosty miernik zużycia energii przez różne odbiorniki.
Dlatego też będzie rozbudowywana oferta czujników do realizacji takich pomiarów.
Bardzo prosimy wszystkich klientów o przysyłanie nam pomysłów zastosowań i dzielenie się swoimi oryginalnymi realizacjami na forum.

Specyfikacja techniczna:

- napięcie zasilania: 8-28V,
- pobór mocy: 1W,
- zasilanie PoE: TAK, pasywne,
- interfejsy: Ethernet 10Mbit/s,
- przekaźnik: 255VAC 10A,
- zakres temperatur pracy: -20 do +85oC,
- wymiary 60x68mm,
- waga 50g.

UWAGA: pomimo że przekaźnik na płytce jest przystosowany do przełączania niewielkich odbiorników napięcia zmiennego 230V, to sama płytka nie spełnia wymogów bezpieczeństwa (brak obudowy, uziemienia). Dlatego takie odbiorniki należy podłączać przy pomocy bezpiecznych zewnętrznych przekaźników np. na szynie DIN, sterowanych z przekaźnika znajdującego się na płytce.

UWAGA2: Płytka z przekaźnikami widoczna na zdjęciu prezentujące urządzenie w opakowaniu nie wchodzi w skład oferowanego zestawu.

Gwarancja: 12 m-cy
